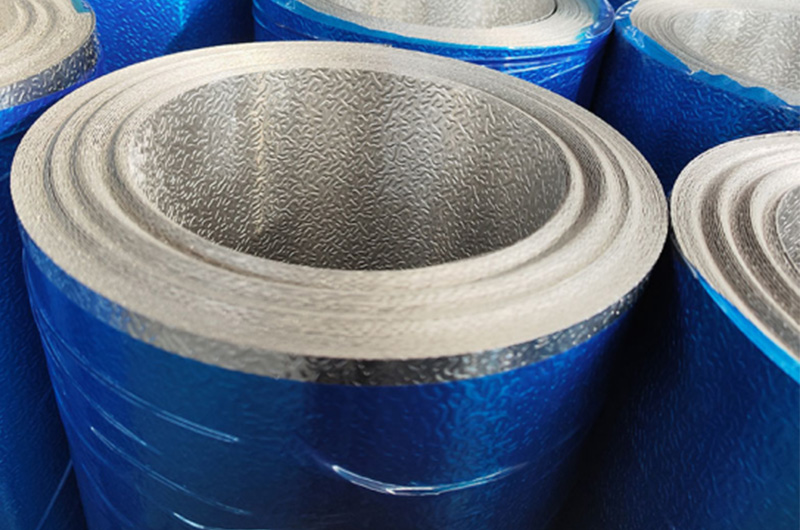

Revestimento de alumínio com barreira contra umidade Polysurlyn (PSMB)
O revestimento de alumínio da Worthwill com PSMB é feito de surlyn da DuPont e polietileno através de prensagem a quente. Inclui superfície de acabamento liso e gofrado estuque. Disponível em rolos, chapas ou formas pré-fabricadas para atender às necessidades específicas do projeto.
- Liga:
- 1060, 1100, 3003, 3105, 5005, 5052, etc.
- Têmpera:
- O, H12, H14, H16, H24, etc.
- Superfície:
- Acabamento gofrado e acabamento liso (moinho).
- Espessura:
- 0,3 mm (0,012'') - 1,5 mm (0,060''), 0,016'', 0,020'', 0,024'', 0,032'', 0,040''.
- Comprimento:
- 15 metros (50'), 30 metros (100'), 60 metros (200'), 90 metros (300') por rolo, rolo jumbo ou personalizável.
- Espessura do Polysurlyn:
- Mais de 76 μm (3 mils), regular de 60 μm a 200 μm.
- Padrões:
- GB/T3880, ASTM B209, EN573-1.

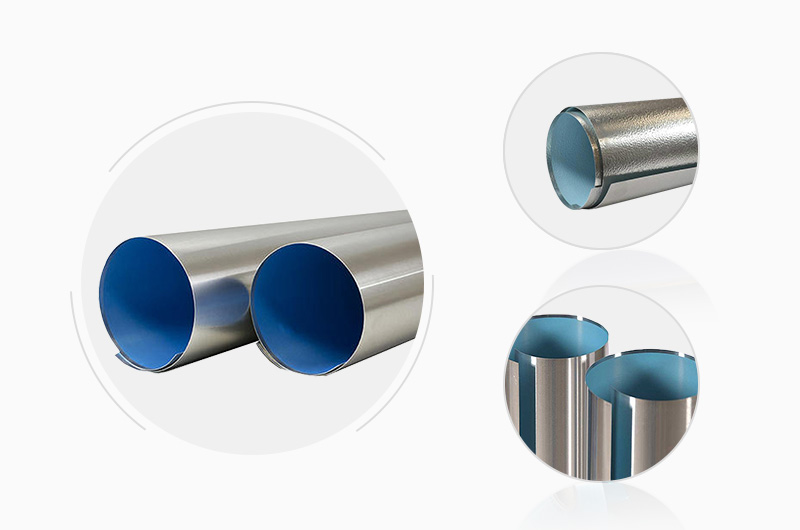

O que é o revestimento de alumínio com barreira contra umidade Polysurlyn (PSMB)?
O revestimento de alumínio com barreira contra umidade Polysurlyn (PSMB) é um material de proteção composto para tubos industriais, equipamentos e instalações de construção. É feito de jaqueta de alumínio e barreira contra umidade Polysurlyn por prensagem a quente.
A capa externa de alumínio é geralmente feita de liga de alumínio 1060, 3003 ou 5005, e a superfície pode ser gofrada, liso moinho ou acabamento liso. A camada interna da barreira contra umidade Polysurlyn é uma barreira de vedação sem microfuros que fornece uma excelente camada de proteção. A barreira contra umidade Polysurlyn padrão da Worthwill tem uma espessura de 60 a 200 μm e é feita de polietileno e surlyn da DuPont.
Composição da barreira contra umidade Polysurlyn
- Polietileno: ex., HDPE, LDPE, LLDPE.
- Resina Surlyn: O componente principal do filme Surlyn.
- Adesivo: Melhora a ligação entre o polietileno e a resina Surlyn.
- Aditivos: Como antioxidantes, estabilizadores de luz e plastificantes.
Recursos e benefícios
- Excelente adesão
- Boa estanqueidade
- Excepcional resistência à corrosão
- À prova d'água
- Boa resistência às intempéries
- Excelente processabilidade
Especificações do revestimento de alumínio com PSMB
- Liga: 1060, 1100, 3003, 3105, 5005, 5052.
- Têmpera: O, H12, H14, H16, H24, etc.
- Espessura: 0,3 mm (0,012'') - 1,5 mm (0,060''), 0,016'', 0,020'', 0,024'', 0,032'', 0,040''.
- Largura padrão: 914 mm (36''), 1000 mm, 1200 mm, 1219 mm (48'').
- Barreira contra umidade: Polysurlyn.
- Comprimento: 15 metros (50'), 30 metros (100'), 60 metros (200'), 90 metros (300'), 120 metros (400') por rolo, rolo jumbo ou personalizar.
- Espessura do Polysurlyn: Mais de 76 μm (3 mils), regular 60 μm-200 μm.
- Cores: Azul, branco.
- Padrões de qualidade: GB/T3880, ASTM B209, EN573-1.
Tipos de revestimento de alumínio com barreira contra umidade Polysurlyn
Revestimento gofrado estuque com barreira contra umidade Polysurlyn
A superfície da capa externa de alumínio é gofrada, e a profundidade do gofrado é geralmente de 0,08 a 0,4 mm, e a máxima pode chegar a 1,2 mm, com textura casca de laranja, textura seixo, textura martelada, etc.
Revestimento de alumínio liso com barreira contra umidade Polysurlyn
Como o nome sugere, a jaqueta de alumínio lisa e a barreira contra umidade Polysurlyn são compostas por prensagem a quente, o que é econômico.
Obter amostras grátis? ou Trabalhe conosco?
Tabela de inventário de especificações comuns
| Espessura (polegadas) | Espessura (mm) | Largura (mm) | Comprimento (metros por rolo) | Tratamento de superfície |
|---|---|---|---|---|
| 0,012 | 0,3 | 914 / 1219 | 30, 60, 90, 120 | Revestimento liso / gofrado estuque com PSMB |
| 0,016 | 0,4 | 1000 / 1219 | 30, 60, 90 | Revestimento liso / gofrado estuque com PSMB |
| 0,02 | 0,5 | 914 / 1000 / 1219 | 30, 60, 90 | Revestimento liso / gofrado estuque com PSMB |
| 0,024 | 0,6 | 914 / 1000 / 1219 | 30, 60 | Revestimento liso / gofrado estuque com PSMB |
| 0,028 | 0,7 | 914 / 1000 / 1219 | 20, 25, 30 | Revestimento liso / gofrado estuque com PSMB |
| 0,032 | 0,8 | 1000 | 20, 25 | Revestimento liso / gofrado estuque com PSMB |
| 0,04 | 1,0 | 914 / 1000 / 1219 | 20, 25 | Revestimento liso / gofrado estuque com PSMB |
| 0,047 | 1,2 | 914 | 20 | Revestimento liso / gofrado estuque com PSMB |
Desempenho principal do revestimento de alumínio com PSMB
| Categoria de desempenho | Parâmetro | Valor/Características PFMB | Material de comparação (Polykraft) | Padrão de teste |
|---|---|---|---|---|
| Propriedades físicas | Espessura | 3 mil (76 µm) | - | ASTM D1000 |
| Taxa de transmissão de vapor de umidade (WVTR) | ≤0,05 g/100in²·dia | 1,0 g/100in²·dia | ASTM E96 | |
| Resistência à tração | 30–40 MPa | - | ASTM D882 | |
| Alongamento na ruptura | ≥500% | - | ASTM D638 | |
| Faixa de resistência à temperatura | -40°C ~ +95°C (uso contínuo) | - | ASTM D1047 | |
| Adesão (descolamento do substrato de alumínio) | ≥1,5 N/mm | - | ASTM D903 | |
| Dureza da superfície | Shore D 65–70 | - | ASTM D2240 | |
| Resistência à umidade | Integridade da vedação a vácuo | Taxa zero de microfuros (teste de faísca 500V) | Presença de microfuros | N/A |
| Estabilidade química | Faixa de resistência ao pH | pH 1–13 (sem anormalidades após 2000h) | Resistência limitada a ácidos/álcalis | ASTM G154 |
| Envelhecimento a longo prazo (QUV-B 3000h) | Aumento do WVTR | +7% | +40% | - |
| Desempenho ao fogo | Índice de propagação de chama (FSI) | 0 (classificação mais alta) | 25 | ASTM E84 |
| Índice de desenvolvimento de fumaça (SDI) | 5 | 100 | ASTM E84 | |
| Queima vertical autoextinguível | Incombustível | Queima em 15 segundos | - | |
| Resistência mecânica | Resistência à perfuração por queda de peso (1kg·1m) | Nenhuma penetração | Falha após 6 impactos | N/A |
| Resistência ao rasgo trapezoidal | ≥12 N/mm | 5 N/mm | ASTM D1117 | |
| Relaxamento de tensão (taxa de recuperação após 1000h) | >98% | <85% | - | |
| Limites de falha extrema | Limite de alta temperatura (exposição contínua) | 80% da resistência da costura retida a >120°C | - | - |
| Exposição a ácido sulfúrico concentrado (6 meses) | Formação de bolhas na superfície (sem penetração) | Dissolução da membrana | - |
Aplicação
- Oleodutos e gasodutos.
- Tubulações químicas e metalúrgicas.
- Equipamentos de usinas de energia.
- Tubulações automotivas.
- Sistemas AVAC e tubulações de hotéis.
- Paredes externas de edifícios de vários andares.
- Torres de resfriamento.
- Construções offshore e onshore.
- Tubulações de construção naval.
- Áreas de vento forte.
- Alta umidade e alta corrosão.
Seleção de liga de alumínio base
| Liga de alumínio | Condutividade térmica (W/m·K) | Condutividade elétrica (%IACS) | Coeficiente de expansão térmica (×10^-6/°C) | Módulo de elasticidade (GPa) | Resistência à tração (MPa) | Alongamento (%) | Principais elementos químicos (massa%) |
|---|---|---|---|---|---|---|---|
| 1060 | 230 | 62 | 23,6 | 69 | 110-136 | 3-5 | Al≥99,6%, Fe≤0,35%, Si≤0,25% |
| 1100 | 220 | 59 | 23,6 | 68,9 | 90 | 6-35 | Al≥99,0%, Fe+Si≤1,0% |
| 3003 | 193 | 50 | 23,6 | 69 | 142-178 | ≥20 | Série Al-Mn, Mn 1,0-1,5% |
| 3105 | 173 | 45 | 23,8 | 69 | 95-140 | 20-25 | Mn 0,5-0,8%, Mg 0,2-0,6% |
| 5005 | 160 | 42 | 23,8 | 70 | 155-195 | ≥2 | Mg 0,5-1,1% |
| 5052 | 138-160 | 35 | 23,8 | 70 | 173-244 | 10-20 | Mg 2,2-2,8%, Cr 0,15-0,35%, Fe≤0,4%, Si≤0,25%, Cu≤0,1%, Zn≤0,1% |
Tabela de recomendação de tamanho de revestimento de alumínio com PSMB
| Diâmetro externo do sistema de isolamento (polegadas) | Espessura recomendada (polegadas/mm) | Largura disponível (mm) | Acabamento de superfície | Aplicações recomendadas |
|---|---|---|---|---|
| ≤ 8 | 0,016 / 0,41 mm | 914, 1000, 1219 | Liso / Estuque | Tubos de pequeno diâmetro, pequenos tanques de armazenamento verticais, ambientes internos |
| 8–11 | 0,020 / 0,51 mm | 914, 1000, 1219 | Liso / Estuque | Tubos de médio diâmetro, sistemas de isolamento não rígidos |
| 11–24 | 0,024 / 0,61 mm | 914, 1000, 1219 | Liso / Estuque | Grandes tubulações, tanques de armazenamento que requerem resistência ao impacto e adaptabilidade de expansão |
| 24–36 | 0,032 / 0,81 mm | 914, 1000, 1219 | Estuque ou ondulado 3/16" (crimpagem cruzada) | Instalações de grande diâmetro, ambientes industriais complexos (ex., plantas químicas, plataformas offshore) |
| >36 | 0,040 / 1,02 mm | 914, 1000, 1219 | Gofrado estuque ou ondulado profundo | Ambientes externos extremos, tanques de armazenamento e tubulações superdimensionados |
