В трех наиболее требовательных отраслях промышленности — судостроении, производстве резервуаров для хранения СПГ и военной бронетехнике — алюминиевая плита 5083 является единственным алюминиевым сплавом, который одновременно соответствует требованиям к коррозионной стойкости в морской воде, отличной свариваемости и достаточной прочности конструкции.
Стандарт ASTM B928 разработан специально для алюминиевых плит морского класса, а состояние 5083-H116 является его обязательным материалом. Ведущие мировые классификационные общества, включая DNV·GL, ABS, LR, CCS, BV, NK и KR, рекомендуют его в качестве стандартного материала для обшивки корпусов судов.

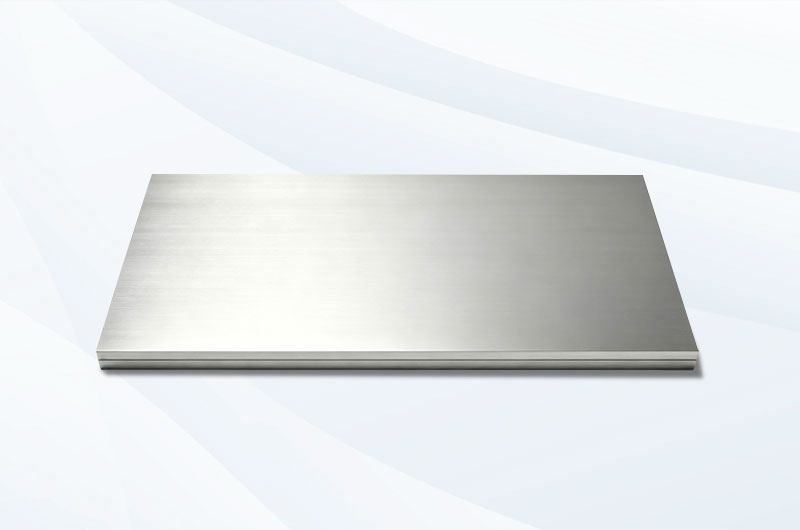

Что такое алюминиевый сплав 5083?
Являясь нетермоупрочняемым, устойчивым к ржавчине алюминиевым сплавом с высоким содержанием магния, 5083 сочетает в себе высочайшую прочность в своей категории с отличной свариваемостью и хорошей формуемостью. Благодаря максимальной стойкости к воздействию морской воды, обусловленной эксклюзивной формулой «много магния, мало меди», он является предпочтительным материалом для суровых условий эксплуатации, таких как судостроение, железнодорожный транспорт и сосуды под давлением.
Стандарты и обозначения
| Система стандартов | Марка / Обозначение |
|---|---|
| США (UNS) | A95083 |
| Европа (EN) | EN AW-5083 / AlMg4.5Mn0.7 |
| Исполнительные стандарты | ASTM B209 / ASTM B928 / EN 485 / GB/T 3880 |
Химический состав (ASTM B209 / B928)
| Элемент | Mg | Mn | Cr | Fe | Si | Cu | Zn | Ti | Al |
|---|---|---|---|---|---|---|---|---|---|
| Содержание (%) | 4.0–4.9 | 0.40–1.0 | 0.05–0.25 | ≤0.40 | ≤0.40 | ≤0.10 | ≤0.25 | ≤0.15 | Остаток |
Технические характеристики продукта
| Параметр | Описание |
|---|---|
| Марка сплава | 5083 (UNS A95083 / EN AW-5083 / AlMg4.5Mn0.7) |
| Доступные состояния | O / H32 / H112 / H116 / H321 |
| Толщина листа | 1.5–6 мм |
| Толщина плиты | 6–250 мм |
| Ширина | 900–2 650 мм (На заказ до 3 100 мм) |
| Длина | Стандартная ≤6 000 мм; На заказ до 12 000 мм |
| Поверхность | Прокатная / шлифованная / анодированная / рифленая / тисненая |
| Защитная пленка | Синяя / прозрачная / черно-белая полиэтиленовая пленка (PE), 50 мкм или 80 мкм |
| Действующие стандарты | ASTM B209 / ASTM B928 / AMS 4056 / QQ-A-250/6 / EN 485 / GB/T 3880 |
Основные свойства
Физические свойства
| Параметр | Значение | Единица |
|---|---|---|
| Плотность | 2.66 | г/см³ |
| Диапазон температур плавления | 574–638 | °C |
| Модуль упругости | 70.3 | ГПа |
| Теплопроводность | 117 | Вт/(м·К) |
| Удельная электропроводность | 29 | % IACS |
| Удельная теплоемкость | 900 | Дж/(кг·К) |
| Коэффициент теплового расширения (20–100°C) | 23.8 | мкм/(м·К) |
Примечание: При плотности 2, 66 г/см³ алюминий 5083 примерно на 65% легче стальных плит того же размера. Каждый 1 кг снижения веса конструкции корпуса напрямую увеличивает грузоподъемность и снижает расход топлива.
Механические свойства по состояниям (ASTM B209 / B928)
| Состояние | Предел прочности (МПа) | Предел текучести (МПа) | Относительное удлинение (%) | Твердость по Бринеллю (HB) |
|---|---|---|---|---|
| O | 270–345 | 115–165 | ≥14 | ~65 |
| H112 | ≥275 | ≥125 | ≥12 | ~70 |
| H32 | 275–345 | ≥215 | ≥8 | ~75 |
| H116 | ≥303 | ≥215 | ≥10 | ~80 |
| H321 | ≥303 | ≥215 | ≥10 | ~80 |
Дополнительные данные: Усталостная прочность ≈ 160 МПа (5×10⁸ циклов, R=−1); Прочность на срез ≈ 175 МПа (H116); Предел прочности сварного шва с проволокой ER5183 ≥275 МПа, что составляет примерно 90% от прочности основного металла в состоянии О.
Подробная информация о состояниях и руководство по выбору
Краткое сравнение для выбора
| Состояние | Прочность | Формуемость | Сертификат от коррозии | Типичное применение |
|---|---|---|---|---|
| O | Средняя | Лучшая | Стандарт | Резервуары СПГ, днища сосудов под давлением |
| H112 | Выше средней | Хорошая | Стандарт | Автоцистерны, трубопроводы, несертифицированные детали |
| H32 | Высокая | Удовлетворит. | Стандарт | Общепромышленные структурные плиты |
| H116 | Очень высокая | Удовлетворит. | Обязательно по ASTM B928 | Корпуса, палубы, полярные суда, морские платформы |
| H321 | Очень высокая | Удовлетворит. | Обязательно по ASTM B928 | Толстая броня, тяжелые конструкции, прочные корпуса |
Алюминиевая плита 5083-H116
Обязательное стандартное состояние для судостроения
H116 — это обязательное состояние, специально разработанное для морской среды стандартом ASTM B928. Материал должен пройти два испытания на коррозию: ASTM G66 и ASTM G67.
Применяется для обшивки корпуса, киля, палуб полярных ледоколов и морских буровых платформ.
Алюминиевая плита 5083-H321
Лучший выбор для толстых плит, работающих под высокой нагрузкой
Температура термической стабилизации H321 выше, чем у H116, что обеспечивает более однородную микроструктуру внутри толстых сечений. Подходит для плит толщиной до 250 мм и также сертифицировано по ASTM B928.
Применяется для морских бронеплит, днищ рудовозов и прочных корпусов обитаемых подводных аппаратов.
Алюминиевая плита 5083-O
Единственный выбор для криогенного применения
При относительном удлинении ≥14% материал сохраняет превосходную пластичность и вязкость разрушения при температуре −196°C, не подвергаясь низкотемпературному хрупкому разрушению.
Предпочтительный материал для резервуаров хранения СПГ (эксплуатация при −162°C), соответствует стандартам EN 13445 и ASME Section VIII.
Алюминиевая плита 5083-H112
Экономически выгодный вариант
Поставляется в состоянии после прокатки без дополнительной термической обработки. Стоимость обработки примерно на 15% ниже, чем у H116.
При условии обеспечения предела прочности ≥275 МПа и предела текучести ≥125 МПа материал подходит для общих строительных конструкций без требований к сертификации классификационными обществами.
Основные области применения
- Судостроение и морская инженерия: Конструкции корпусов судов предъявляют самые строгие требования к алюминиевым плитам. Состояния H116 и H321, сертифицированные по ASTM B928, являются стандартными материалами для обшивки корпусов, килей, полярных ледоколов и морских буровых платформ.
- СПГ и криогенные сосуды под давлением: Сплав 5083-O является назначенным материалом для резервуаров хранения СПГ (рабочая температура −162°C) и в равной степени подходит для оборудования хранения и транспортировки криогенных жидкостей (жидкий кислород, азот, аргон), а также для штампованных днищ сосудов. Соответствует EN 13445 и ASME Section VIII.
- Оборона и бронетехника: 5083-H321 широко применяется в военных спецификациях (MIL). Подходит для бронированных корпусов машин, надстроек военно-морских судов и прочных корпусов обитаемых подводных аппаратов, выдерживая двойное испытание экстремальным давлением воды и морской коррозией.
- Транспорт: Кузова самосвалов, днища рудовозов, кузова железнодорожных пассажирских вагонов и автоцистерны для жидких химикатов — высокая прочность и снижение веса являются главными требованиями, а 5083 одновременно отвечает требованиям свариваемости и химической стойкости.
- Промышленное производство: Элементы конструкций морских нефтяных платформ, футеровка химического оборудования, опорные плиты автоматизированного оборудования и оснастка. Стойкость к солевому туману, воздействию кислот/щелочей и стабильность размеров являются главными причинами выбора.
Коррозионная стойкость и свариваемость
Коррозионная стойкость
Сплав 5083 обладает самой высокой стойкостью к коррозии в морской воде среди всех распространенных конструкционных алюминиевых сплавов. Неокрашенный 5083-H116 может противостоять морской коррозии, однако большинство правил классификационных обществ требуют использования эпоксидных антикоррозийных покрытий и цинк-алюминиевых жертвенных анодов ниже ватерлинии. Это инженерное требование, а не дефект материала.
Свариваемость
| Параметр | Рекомендуемое решение |
|---|---|
| Процесс сварки | TIG (тонкий лист / высокая точность) / MIG (толстая плита / высокая производительность) |
| Рекомендуемая присадочная проволока | ER5183 (предпочтительно, шов ≥275 МПа) / ER5356 (альтернатива) |
| Защитный газ | 100% Аргон (TIG) / Аргон-гелиевая смесь (MIG для толстых плит) |
| Требования к предварительному подогреву | Толщина <8 мм: без подогрева; >8 мм: подогрев до 80–120°C |
| Межпроходная температура | ≤120°C |
| Термообработка после сварки | Не требуется |
Критический шаг
Перед сваркой оксидную пленку в разделке кромок ОБЯЗАТЕЛЬНО необходимо удалить с помощью щетки из нержавеющей стали. Использование щеток из углеродистой стали категорически запрещено (загрязнение железом вызывает коррозию). Сварку необходимо завершить в течение 4 часов после зачистки.
Краткое сравнение с другими алюминиевыми сплавами
| Параметр сравнения | 5083 | 5052 | 5086 | 6061 |
|---|---|---|---|---|
| Типичный предел прочности | 270–350 МПа | 170–285 МПа | 240–310 МПа | 260–310 МПа |
| Стойкость к морской воде | Самая высокая | Хорошая | Хорошая | Средняя |
| Свариваемость | Отличная | Отличная | Отличная | Хорошая (разупрочнение ЗТВ) |
| Сертификат морского регистра | H116/H321 полностью | Нет | Частично | Нет |
| Криогенная пригодность | Вплоть до −196°C | Ограничена | Ограничена | Нет |
| Относительная стоимость | Выше | ~на 30% ниже | Сходная | Ниже |
| Лучшее применение | Корпуса судов / СПГ / Броня | Топливные баки / Интерьер | Вспомогательные морские конструкции | Механообработанные наземные конструкции |
Вывод по выбору
Если деталь напрямую контактирует с морской водой, требует сертификации классификационного общества или работает при криогенных температурах → Вы ОБЯЗАНЫ выбрать 5083. Для неструктурных деталей интерьера судна можно перейти на 5052, чтобы сэкономить средства.
Доступны подробные сравнения: 5083 против 5052 / 5083 против 5086 / 5083 против 6061
Ассортимент на складе (в наличии)
Размеры в наличии для 5083-O (Дюймы)
| Толщина (дюйм) | Доступная ширина (дюйм) | Доступная длина (дюйм) |
|---|---|---|
| 0.250 – 2.000 | 48 / 60 / 72 / 96 / 120 | 96 / 144 / 190 / 240 / 288 |
Стандарт: ASTM B209 / ASME SB209. Сертификат качества (MTR) предоставляется при отгрузке.
Размеры в наличии для 5083-H116 (Дюймы)
| Толщина (дюйм) | Исполнительные стандарты |
|---|---|
| 0.125 / 0.160 | ASTM B928 |
| 0.190 / 0.197 / 0.236 | ASTM B209 / B928 |
| 0.250 / 0.313 / 0.375 | ASTM B928 / AMS 4056 / QQ-A-250/6 |
| 0.394 / 0.472 / 0.500 | AMS 4056 / QQ-A-250/6 |
| 0.625 / 0.750 / 1.000 | AMS 4056 / QQ-A-250/6 / ASTM B928 |
| 1.375 | ASTM B209 / B928 |
Размеры в наличии для 5083-H321 (Дюймы)
| Толщина (дюйм) | Исполнительные стандарты |
|---|---|
| 0.125 – 0.250 | ASTM B209 / B928 |
| 0.375 – 4.250 | AMS 4056 / QQ-A-250/6 / ASTM B928 |
Для всех спецификаций доступна услуга резки по размеру. Заказы могут быть размещены по чертежам или конкретным требованиям к размерам.
Упаковка, сроки поставки и ценообразование
| Пункт | Описание |
|---|---|
| Поддон | Фумигированные деревянные поддоны (сертификат ISPM-15), ≤2 тонны на поддон, возможность штабелирования до 3 ярусов |
| Защита | Водонепроницаемая ПВХ-пленка + антикоррозийная бумага VCI + стальные защитные уголки |
| Испытание на падение | Пройдено испытание на падение 50G, подходит для дальних морских перевозок |
| Контейнер | Чистые и сухие 20'/40' стандартные контейнеры или открытые платформы (flat racks) |
| Срок поставки (со склада) | Около 7 рабочих дней |
| Срок поставки (под заказ) | Подлежит подтверждению на основе спецификаций и объема |
| Срочное выполнение | Доступна срочная обработка за 72 часа (наценка всего 5%) |
| Условия поставки | FOB / CIF / DDP |
| Формула цены | Цена алюминиевого слитка SMM A00 + фиксированная стоимость обработки (примерно на 15% ниже средней по рынку) |
Почему стоит выбрать Worthwill?
7 Главных морских сертификатов
Наши плиты H116/H321 полностью сертифицированы DNV, ABS, LR, CCS, BV, NK и KR — покрывая требования всех основных классификационных обществ по всему миру.
Полная документация
Оригинальные сертификаты качества (MTR) прилагаются к каждой партии. Отчеты сторонних лабораторий (SGS / TÜV) и тесты на коррозию ASTM G67 доступны по запросу.
Широкий диапазон размеров
Толщина от 1, 5 мм до 250 мм, ширина до 3100 мм. Доступны услуги резки по размеру, чтобы сэкономить ваши затраты на вторичную обработку.
Прямые цены от завода
Стоимость обработки примерно на 15% ниже среднего уровня по рынку, прозрачно формируется на основе индекса SMM. Быстрое предоставление КП в течение 24 часов.
Удобная доставка по всему миру
Гибкие условия (FOB / CIF / DDP). Мы предоставляем упаковку по стандарту ISPM-15 и профессионально занимаемся таможенным оформлением в порту назначения.
Часто задаваемые вопросы
- В1: В чем разница между 5083-H116 и H321? Что выбрать для судостроения?
- Оба состояния обладают одинаково высокой прочностью и сертифицированы по ASTM B928. Выбирайте H116 для стандартной обшивки корпуса и палуб, а H321 — для толстых плит (>50 мм) и тяжелонагруженных конструкций.
- В2: Можно ли использовать 5083 для резервуаров хранения СПГ?
- Да. Сплав 5083-O является назначенным материалом для резервуаров СПГ (−162°C). Он сохраняет исключительную пластичность вплоть до −196°C без хрупкого разрушения, полностью соответствуя стандартам ASME и EN.
- В3: Какую сварочную проволоку следует использовать?
- Выбирайте ER5183 (основной вариант) или ER5356 со 100% аргоном. Очищайте кромки только щеткой из нержавеющей стали, производите сварку в течение 4 часов и не применяйте термообработку после сварки.
- В4: Нуждается ли 5083 в покрытии ниже ватерлинии?
- Хотя голый 5083 отлично противостоит морской воде, морские нормативы, как правило, требуют применения эпоксидных покрытий и жертвенных анодов ниже ватерлинии для максимального продления срока службы конструкции.
- В5: Можно ли анодировать 5083?
- Да, но только для функциональных целей (стойкость к коррозии/износу). Высокое содержание Mg/Mn делает поверхность после анодирования темно-серой, что непригодно для декоративного применения.
- В6: Какие сертификаты классификационных обществ у вас есть?
- Наши плиты H116 и H321 имеют все 7 основных сертификатов: DNV, ABS, LR, CCS, BV, NK и KR. Оригинальные сертификаты качества (MTR) прилагаются к каждой партии.
