قضبان التوصيل النحاسية مقابل الألومنيوم

في أنظمة توزيع الطاقة، يؤثر اختيار مادة قضيب التوصيل المناسبة — عادةً النحاس أو قضبان الألومنيوم — بشكل مباشر على الكفاءة والسلامة وتكاليف دورة الحياة. وفقًا لمعيار IEEE 605، يمكن للاختيار الأمثل أن يقلل إجمالي تكاليف المشروع بنسبة 30-45% دون المساس بالسلامة أو الأداء.

مقارنة المعايير الأساسية: قضبان النحاس مقابل الألومنيوم

ما هو قضيب التوصيل (Busbar)؟

قضيب التوصيل هو موصل معدني (عادة ما يكون مسطحًا أو أنبوبيًا أو مرنًا) يجمع ويوزع التيار في أنظمة الطاقة. يقوم بنقل الطاقة من مصادر التوليد إلى الأحمال ويعمل كمركز رئيسي لقواطع الدائرة والصمامات. اختيار المادة هو الخطوة الأولى الحاسمة، حيث يحدد بشكل مباشر كفاءة النظام، وسلامته، ووزنه، وتكلفته.

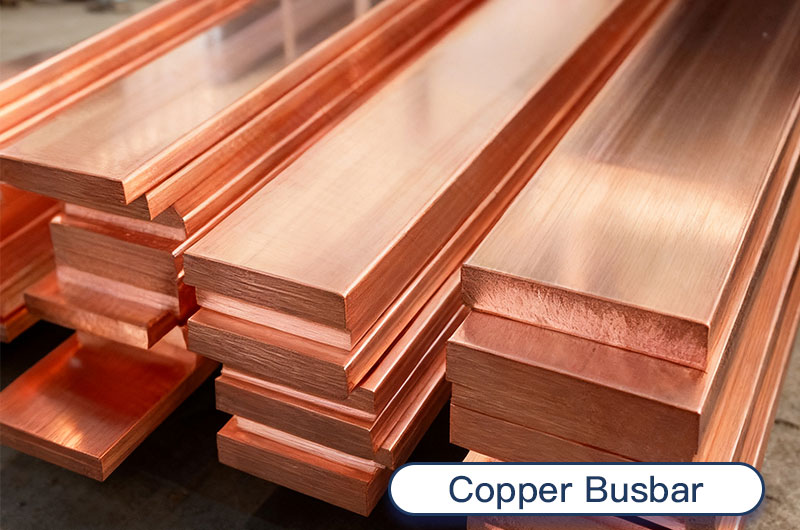

الخصائص الأساسية لقضبان النحاس

أقصى قدرة على التوصيل وكفاءة المساحة

كمعيار قياسي للصناعة (100% IACS)، يوفر النحاس أعلى قدرة على التوصيل. للحصول على سعة تيار معينة، تتطلب قضبان النحاس أصغر مساحة مقطع عرضي وتولد أقل فقد حراري، مما يجعلها الخيار الأول والمطلق لتصميمات التوزيع المدمجة والمقيدة بالمساحة.

تبديد حراري فائق وعمر افتراضي أطول للنظام

الموصلية الحرارية للنحاس (~390 واط/متر·كلفن) أعلى بنسبة 75% تقريبًا من الألومنيوم، مما يتيح التبديد السريع للحرارة عند نقاط التوصيل لمنع البقع الساخنة. نظرًا لأن عمر العزل يتضاعف مع كل انخفاض بمقدار 8-10 درجات مئوية في درجة الحرارة، فإن قضبان النحاس تطيل بشكل كبير العمر التشغيلي العام للنظام.

القوة الميكانيكية

مصدر البيانات: معايير ASTM B187 (النحاس) و ASTM B236 (الألومنيوم).

خيارات معالجة السطح

وفقًا لمعيار IEC 60947، تتوافق معالجات الأسطح المختلفة مع ارتفاعات درجات الحرارة المسموح بها المختلفة:

ملاحظة: يجب أن تستخدم جميع قضبان التوصيل والملحقات داخل نفس النظام معالجة سطحية متطابقة لتجنب التآكل الجلفاني الناتج عن تلامس المعادن غير المتشابهة.

الجدول المرجعي لسعة تيار قضبان النحاس

الشروط المطبقة: درجة حرارة محيطة 40 درجة مئوية، ارتفاع في درجة الحرارة 50 درجة مئوية، تبريد بالحمل الطبيعي، اتجاه رأسي. تتوافق البيانات مع بروتوكولات اختبار UL 857 و NEMA BU 1.2.

تقدير سريع: قم بتقدير سعة التيار الأساسية بضرب عرض القضيب (ملم) في معامل السماكة. بالنسبة للإعدادات المعقدة، اضبط هذه القيمة بالضرب في حوالي 1.57 لطبقتين أو 2.0 لثلاث طبقات، وأضف 10-15% إذا تم التركيب عموديًا.

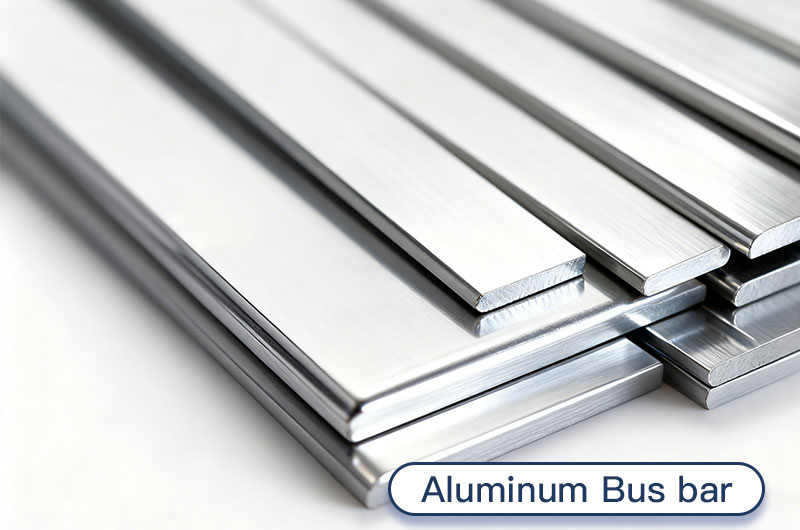

الخصائص الأساسية لقضبان الألومنيوم

الموصلية ودرجات السبائك

تبلغ الموصلية الكهربائية للألومنيوم حوالي 61% من تلك الخاصة بالنحاس. لتلبية نفس متطلبات التيار، تحتاج قضبان الألومنيوم إلى حوالي 1.6 ضعف مساحة المقطع العرضي للنحاس. درجات السبائك المختلفة مناسبة لتطبيقات محددة:

مزايا خفض الوزن والتكلفة

على الرغم من أنه يجب زيادة مساحة المقطع العرضي بمقدار 1.6 مرة، إلا أن قضيب الألومنيوم لا يزال أخف بنسبة 50% تقريبًا من قضيب النحاس لنفس سعة التيار.

التحديات الهندسية الثلاثة الكبرى لقضبان الألومنيوم

لاستخدام قضبان الألومنيوم بنجاح، يجب منع المشكلات الثلاث التالية بصرامة:

• التسخين العازل للأكسدة: في اللحظة التي يلامس فيها الألومنيوم العاري الهواء، يشكل على الفور طبقة أكسيد عازلة، مما يؤدي بسهولة إلى ارتفاع درجة الحرارة والاحتراق عند نقاط التوصيل. لذلك، يجب كشط الوصلات المتداخلة وتغطيتها بمركب التوصيل الكهربائي (المعجون) أثناء التركيب.
• الارتخاء بسبب الزحف: يتشوه الألومنيوم ببطء تحت الضغط المستمر (معدل الزحف الخاص به أعلى بكثير من النحاس)، مما يتسبب في ارتخاء الوصلات المثبتة بمسامير بمرور الوقت. تعتبر الحلقات الزنبركية (Belleville) إلزامية، إلى جانب الفحص الدوري وإعادة الربط.
• التآكل ثنائي المعدن: التلامس المباشر بين النحاس النقي والألومنيوم النقي، في وجود الرطوبة، سيؤدي إلى تآكل جلفاني شديد. يجب استخدام "موصلات ثنائية المعدن / لوحات انتقال" مخصصة عند وصلات الانتقال.

الجدول المرجعي لسعة تيار قضبان الألومنيوم

الشروط المطبقة: درجة حرارة محيطة 40 درجة مئوية، ارتفاع في الحرارة 50 درجة مئوية، تبريد بالحمل الطبيعي، اتجاه رأسي (6101-T61).

معادلة التحويل السريع: سعة تيار قضيب الألومنيوم (40 درجة مئوية) = سعة تيار قضيب النحاس ÷ 1.3

للحصول على مرجع مقارن كامل لجميع الأحجام القياسية، راجع مخطط مقارنة سعة تيار قضبان الألومنيوم مقابل النحاس (PDF).

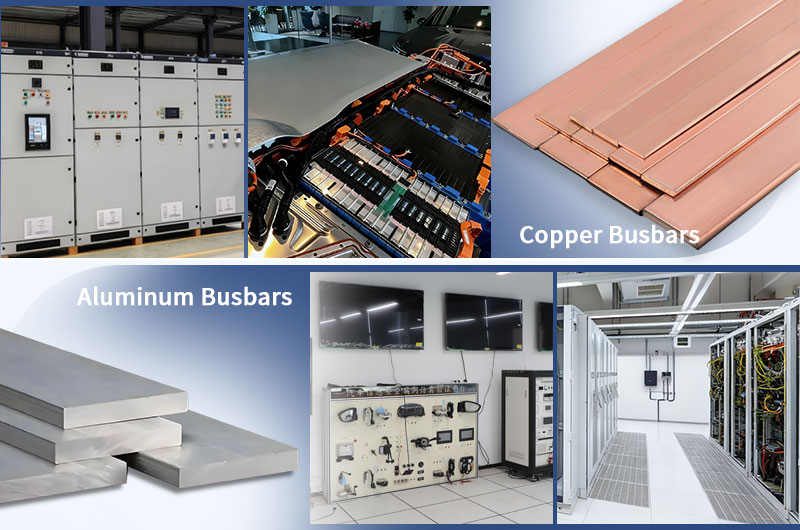

مقارنة متعمقة: قضبان النحاس مقابل الألومنيوم

الموصلية وكفاءة المساحة

بأخذ متطلبات توزيع 2000 أمبير كمثال: يتطلب قضيب النحاس مقطعًا عرضيًا مقاس 1/4 بوصة × 4 بوصة، بينما يتطلب قضيب الألومنيوم مقطعًا عرضيًا مقاس 1/2 بوصة × 5 بوصة لتحقيق نفس السعة. هذا الاختلاف في المقطع العرضي يؤثر بشكل مباشر على حجم الحاوية، وتعقيد الأسلاك الداخلية، وتكاليف التركيب الإجمالية.

مقارنة استبدال النحاس/الألومنيوم عبر مقاييس التيار المختلفة (نحاس C11000 / ألومنيوم 6101-T61، درجة حرارة محيطة 40 مئوية، ارتفاع 50 مئوية):

التطبيقات الصغيرة (أقل من 500 أمبير):

التطبيقات المتوسطة (500-1500 أمبير):

التطبيقات الكبيرة (1500-3000 أمبير):

ملاحظة: تظل نسبة سعة التيار ثابتة بين 1.78–1.79:1 عبر هذه المواصفات. يمثل توفير الوزن بحوالي 50% التوفير الفعلي عند نفس سعة التيار (مع مراعاة المقطع العرضي المتزايد). بالنسبة لنفس مساحة المقطع العرضي تمامًا، يكون الألومنيوم أخف بنسبة 70% تقريبًا.

أداء انخفاض الجهد (باستخدام نظام 30 مترًا / 1000 أمبير كمثال)

• قضيب نحاس (1/4 بوصة × 2 بوصة): انخفاض الجهد 0.34% (1.65 فولت)
• قضيب ألومنيوم مكافئ (1/2 بوصة × 2 بوصة): انخفاض الجهد 0.31% (1.50 فولت)

القوة الميكانيكية ومقاومة التشوه

• الهيمنة الفيزيائية: يتفوق معامل المرونة للنحاس (110 جيجا باسكال) واستطالته بشكل كبير على الألومنيوم.
• نقطة قوة النحاس: في الظروف القاسية التي تتميز باهتزازات عالية التردد، وتأثيرات قصر الدائرة الشديدة، والمسافات الطويلة غير المدعومة، والدورات الحرارية المتكررة، تتمتع قضبان النحاس بميزة موثوقية مطلقة.
• تدابير الألومنيوم المضادة: على الرغم من أنها ليست مقاومة للتشوه مثل النحاس، إلا أن قضبان الألومنيوم يمكنها تلبية المتطلبات الميكانيكية لمعظم سيناريوهات التوزيع القياسية ببساطة عن طريق تقصير مسافات الدعم أثناء مرحلة التصميم.

الأداء الحراري والسلامة

يتطلب التمدد الحراري العالي للألومنيوم حلقات زنبركية عند الوصلات لمنع الارتخاء. بالإضافة إلى ذلك، تشكل نقطة انصهاره المنخفضة (660 درجة مئوية) مخاطر وميض القوس أثناء قصر الدائرة، مما يتطلب الحذر في تطبيقات السلامة الحرجة.

مقارنة مقاومة التآكل

سلوك تآكل النحاس: يشكل النحاس أكسيد النحاسوز (Cu₂O، بني محمر) في الغلاف الجوي، ويشكل في النهاية كربونات النحاس بمرور الوقت. والأهم من ذلك، تحتفظ طبقة أكسيد النحاس بنسبة 10-30% من موصليتها، مما يسمح للوصلات بالحفاظ على وظيفتها الكهربائية. هذه ميزة أساسية لقضبان النحاس.

سلوك تآكل الألومنيوم: الموصلية لطبقة أكسيد الألومنيوم هي تقريبًا صفر، مما يؤدي بشكل مباشر إلى فشل الوصلة.

الملاءمة البيئية:

المعيار المرجعي: معيار اختبار رش الملح ASTM B117.

تحليل التكلفة الإجمالية لدورة الحياة (TCO)

البيئة والاستدامة

كلتا المادتين قابلة لإعادة التدوير بنسبة 100%. يدعم الألومنيوم بقوة أهداف ESG: تستخدم إعادة تدويره 5% فقط من طاقة الإنتاج الأولية، مع بقاء 75% من جميع الألومنيوم التاريخي قيد الاستخدام. تتطلب إعادة تدوير النحاس 15% من الطاقة الأولية، مع بقاء 65% قيد الاستخدام.

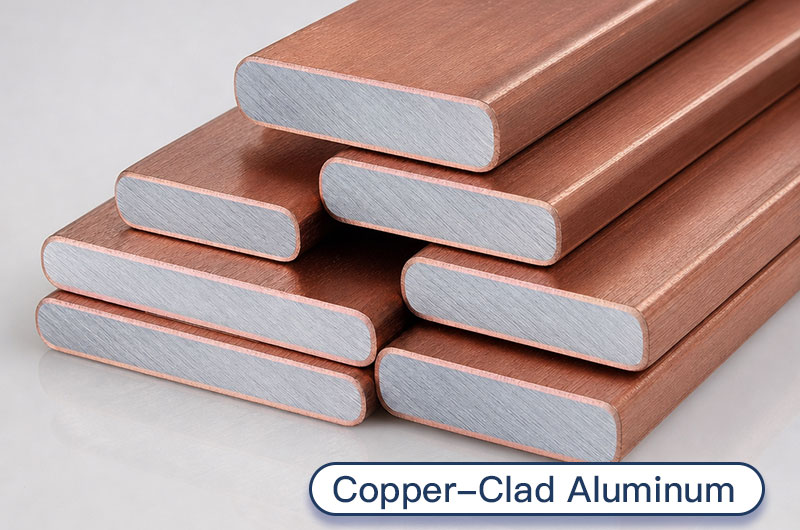

قضبان الألومنيوم المكسو بالنحاس (CCA): الخيار الثالث

تعريف المنتج والمعلمات الأساسية

تتكون قضبان الألومنيوم المكسو بالنحاس (CCA) من قلب من الألومنيوم مكسو بطبقة خارجية من النحاس من خلال عملية معدنية (تمثل طبقة النحاس حوالي 30% من السماكة الإجمالية). يشكل المعدنان رابطة دائمة على المستوى الذري.

المزايا الأساسية والتحقق من الموثوقية

• مقارنة بالنحاس (تخفيض هائل في التكلفة والوزن): تنخفض التكاليف مباشرة بنسبة 35-45%، ويتم تقليل الوزن بنسبة 60% تقريبًا.
• مقارنة بالألومنيوم (يعالج نقاط ضعف الألومنيوم): يحل السطح النحاسي النقي تمامًا العيوب القاتلة للألومنيوم النقي، مثل الأكسدة السريعة، وتشوه الزحف العالي، وقصر عمر الوصلات.
• مكافأة التطبيق عالي التردد: نظرًا لـ "تأثير القشرة (Skin Effect)"، يتم توصيل التيارات عالية التردد بالكامل من خلال الطبقة النحاسية السطحية، مما يجعل أداء تحمل التيار عالي التردد يضاهي النحاس النقي.
• مدعوم من عمالقة الصناعة: تم إثبات الموثوقية على المدى الطويل، ودخلت تقنية CCA بنجاح في سلاسل التوريد العالمية لشركات عملاقة مثل Schneider و ABB.

مقارنة شاملة بين المواد الثلاث

مهارة التركيب الأساسية وخطوط الصيانة الحمراء

قضبان النحاس: تسامح عالي، تركيب مبسط

• متطلبات الأجهزة: الأجهزة القياسية كافية؛ تسامح عالي لعزم الدوران. المعجون الموصل مطلوب فقط في البيئات الرطبة / المسببة للتآكل.
• معايير القبول: استخدم مقياس تحسس 0.03 ملم للتحقق من استواء التلامس؛ انخفاض جهد الوصلة ≤7 ملي فولت؛ درجة حرارة التشغيل ≤70 درجة مئوية.

قضبان الألومنيوم: قواعد "الحماية من الفشل" التي يجب تطبيقها بصرامة

• الأجهزة الحرجة (منع الارتخاء): الحلقات الزنبركية (لمواجهة الدورة الحرارية والزحف) ومسامير من الدرجة 8.8 أو أعلى إلزامية.
• الخطوط الحمراء للتوصيل (منع التآكل): يجب أن تستخدم وصلات النحاس والألومنيوم وصلات انتقال ثنائية المعدن مخصصة؛ يُحظر تمامًا التلامس المباشر بين النحاس العاري والألومنيوم العاري.
• عملية الخطوات الثلاث (منع الأكسدة): اكشط لإزالة طبقة الأكسيد → ضع معجونًا موصلاً محملًا بالزنك فورًا → أكمل الربط في غضون 10 دقائق.
• اقتراح التخطيط: يجب تركيب قضبان الألومنيوم بشكل مثالي عموديًا (الوجه العريض رأسيًا) لزيادة سعة التيار بنسبة 10-15%.

الاختلافات في الفحص والصيانة

• الخطوط الحمراء لدرجة الحرارة: استخدم التصوير الحراري بالأشعة تحت الحمراء. يشير اختلاف درجة الحرارة الذي يتجاوز 10 كلفن عند الوصلة إلى وجود خلل؛ يجب ألا تتجاوز درجة الحرارة المطلقة 70 درجة مئوية.
• اختلافات تكلفة الصيانة: وصلات النحاس مستقرة للغاية، وتتطلب فحصًا قياسيًا واحدًا فقط سنويًا. تميل وصلات الألومنيوم إلى ضعف عزم الدوران في وقت مبكر، مما يتطلب فحصًا للمتابعة وإعادة الربط كل ستة أشهر خلال مرحلة التشغيل الأولية الحرجة.

دليل اختيار سيناريو التطبيق

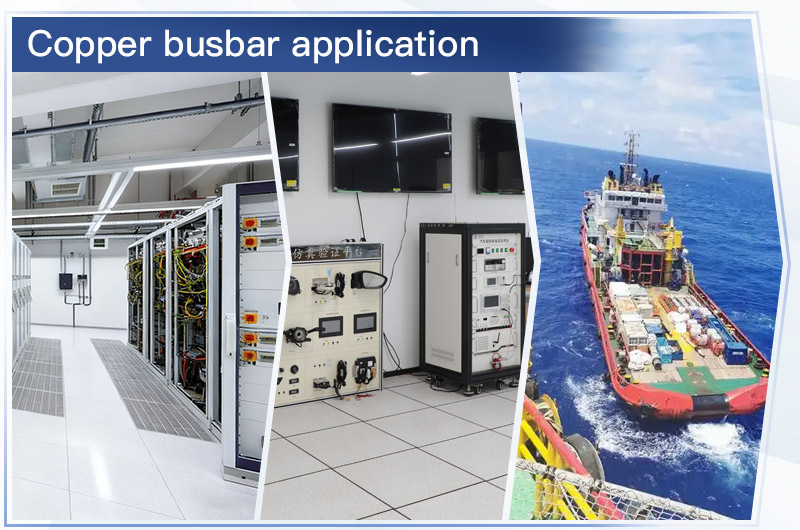

السيناريوهات التي تفضل قضبان النحاس

• مراكز البيانات والمرافق الحرجة: المساحة ضيقة، ووقت التوقف عن العمل مكلف للغاية. كثافة التيار العالية للنحاس وصيانته المنخفضة تجعله الخيار الأمثل. يتوافق مع توصيات ANSI/TIA-942.
• التطبيقات البحرية والبحرية: في بيئات رش الملح، لا يمكن استبدال مقاومة النحاس للتآكل. يتوافق مع المعايير البحرية IEC 60092-352.
• النفط والغاز الصناعي، الكيماويات، مرافق الصرف الصحي: بيئات شديدة التآكل حيث لا يحتاج النحاس إلى معالجات إضافية معقدة.
• بيئات الاهتزاز العالي: استطالة النحاس العالية وقوة التعب تجعله أكثر موثوقية في مراكز التحكم في المحركات والمناطق الزلزالية.
• المواقع التي يصعب الوصول إليها: تستفيد المرافق النائية أو الموجودة تحت الأرض من احتياجات الصيانة المنخفضة للنحاس، مما يقلل من صعوبة وتكاليف التشغيل والصيانة.

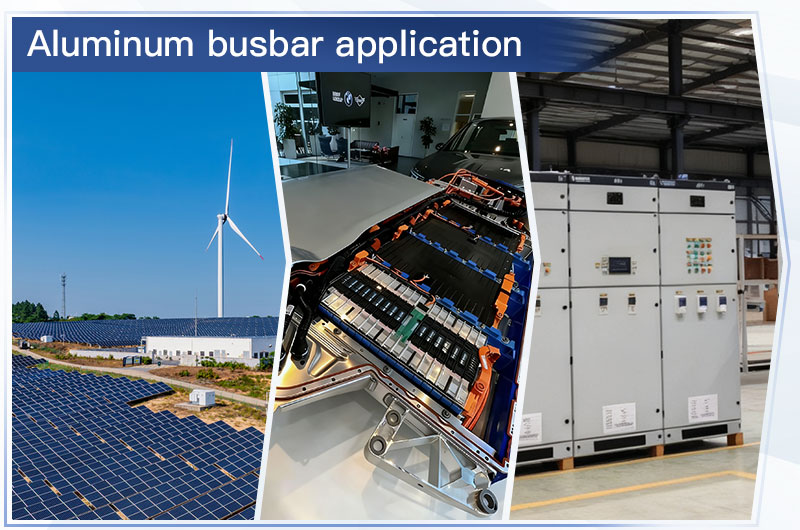

السيناريوهات التي تفضل قضبان الألومنيوم

• مشاريع الطاقة المتجددة على نطاق المرافق: تتطلب محطات الطاقة الشمسية وطاقة الرياح الكبيرة كميات هائلة من قضبان التوصيل. ميزة تكلفة مادة الألومنيوم كبيرة للغاية، ووزنها الأخف يقلل من احتياجات الدعم الهيكلي. يتوافق مع معايير تكامل الشبكة IEEE 1547.
• الأعمدة الكهربائية للمباني الكبيرة ومسارات الكابلات لمسافات طويلة: يقلل الوزن المنخفض من الأحمال الهيكلية للمباني. يشيع استخدامه في مسارات الكابلات المعتمدة من UL 857.
• المشاريع المقيدة بالميزانية مع مسارات تزيد عن 50 قدمًا (حوالي 15 مترًا): تيارات تزيد عن 800 أمبير، بيئات داخلية خاضعة للرقابة، وحيث تكون الصيانة العادية قابلة للتطبيق.
• تطبيقات الفضاء والسيارات: البيئات الحساسة للوزن حيث توفر أنظمة قضبان الألومنيوم المصممة هندسيًا بشكل صحيح مزايا واضحة.

السيناريوهات التي تفضل قضبان الألومنيوم المكسو بالنحاس (CCA)

التطبيقات التي تتطلب تخفيضات في تكلفة المواد كبديل للنحاس النقي، ولكن حيث تكون مقايضات موثوقية الألومنيوم النقي غير مقبولة؛ معدات الطاقة الجديدة (محولات الرياح، أنظمة تخزين الطاقة (ESS)، توصيلات الجهد العالي للمركبات الكهربائية)؛ التوصيلات البينية للبطاريات وتوصيلات العاكس حيث توجد ترددات عالية؛ المفاتيح الكهربائية ذات الجهد المنخفض ومسارات الكابلات التي تتطلب أداءً عاليًا مقابل التكلفة.

مصفوفة قرار الاختيار

المعايير ذات الصلة والامتثال

منتجات قضبان النحاس والألومنيوم من Worthwill

تتخصص شركة Henan Worthwill Industry Co., Ltd. في تصنيع قضبان النحاس والألومنيوم من الدرجة الكهربائية. يتم توريد منتجاتنا إلى شركات تصنيع كهربائية عالمية شهيرة مثل Hitachi و ABB و Siemens و Toshiba، ويتم تصديرها إلى أكثر من 80 دولة ومنطقة حول العالم.

سلسلة منتجات قضبان الألومنيوم

قضيب ألومنيوم 1350

• الموصلية: 61.8–62% IACS
• النقاء: ≥99.5%
• التطبيقات: معدات التوزيع المخصصة للتصدير، مثالية للمشاريع المعتمدة من UL/CE.

قضيب ألومنيوم 1060

• الموصلية: حوالي 61–62% IACS
• النقاء: ≥99.6%
• التطبيقات: أنظمة التوزيع المحلية، المحولات، الطاقة الجديدة.

قضيب ألومنيوم 1070

• الموصلية: حوالي 62–63% IACS
• النقاء: ≥99.7%
• التطبيقات: أعلى موصلية في السلسلة، مصمم للبيئات الصناعية ذات التيار العالي.

قضيب ألومنيوم 6101

• الموصلية: حوالي 55–60% IACS
• المزاج (Temper): T61 / T6
• التطبيقات: قضيب سبيكة بقوة ميكانيكية محسنة للتوزيع الكهربائي واسع النطاق.

مواصفات المنتج والمعالجة

تقدم Worthwill خدمات شاملة متكاملة لقضبان التوصيل:

• المعالجة العميقة: القطع المخصص، التخريم، الثني، الطلاء (قصدير/فضة/نيكل)، الأنودة، والعزل بالانكماش الحراري.
• المعايير العالمية: متوافقة تمامًا مع ASTM B317 و IEC 60105 و DIN EN 755 و GB/T 3190.
• الجودة المعتمدة: تتضمن كل دفعة شهادة اختبار المواد (MTC)، وتقارير الكيمياء / الموصلية، وشهادات فحص طرف ثالث من SGS/BV.

الأسئلة الشائعة (FAQ)

هل يمكن لقضبان الألومنيوم أن تحل محل النحاس بالكامل؟

نعم، في معظم تطبيقات الجهد المنخفض، شريطة زيادة المقطع العرضي بمقدار حوالي 1.6 مرة واستخدام موصلات ألومنيوم مخصصة. ومع ذلك، يظل النحاس غير قابل للاستبدال في البيئات المقيدة بشدة بالمساحة أو شديدة التآكل.

هل يمكنني توصيل أو خلط قضبان النحاس والألومنيوم مباشرة؟

لا. يؤدي التلامس المباشر إلى التآكل الجلفاني وفشل الوصلة. يجب عليك دائمًا استخدام موصلات مطلية بالقصدير ومصنفة للمعدنين (Cu/Al) أو لوحات انتقال ثنائية المعدن مخصصة (وفقًا لـ NEC 110.14 و UL 486) مع معجون موصل.

قضبان النحاس المطلية بالقصدير مقابل العارية: أيهما أفضل؟

النحاس العاري جيد للأماكن الداخلية الجافة. ومع ذلك، يوصى بشدة باستخدام المطلي بالقصدير لمعظم المشاريع: فهو يقاوم التآكل، ويسمح بارتفاع أعلى في درجة الحرارة (65 كلفن مقابل 60 كلفن وفقًا لـ IEC 60947)، ويضيف فقط 8-12% إلى التكلفة.

كم مرة يجب فحص قضبان الألومنيوم؟

سنويًا للتركيبات القياسية، وكل 6 أشهر للتطبيقات الحرجة. يوصى بشدة باستخدام التصوير الحراري بالأشعة تحت الحمراء للكشف عن البقع الساخنة في وقت مبكر.

هل يمكنني خلط النحاس والألومنيوم داخل نفس النظام؟

نعم، ولكن يجب عليك استخدام موصلات ثنائية المعدن مناسبة أو لوحات انتقال. التلامس المباشر بين النحاس والألومنيوم سيسبب تآكل جلفاني. يرجى استخدام موصلات مطلية بالقصدير مصنفة لكلتا المادتين أو لوحات انتقال ثنائية المعدن مخصصة.

الخلاصة: أي مادة تختار؟

يعتمد الخيار الأمثل على معلمات مشروعك:

• اختر قضيب النحاس: عندما تكون المساحة ضيقة، أو البيئات قاسية، أو عندما تكون الموثوقية القصوى/الصيانة المنخفضة بالغة الأهمية. علاوة السعر هنا مبررة.
• اختر قضيب الألومنيوم: للمشاريع الحساسة للميزانية، أو الحساسة للوزن، أو واسعة النطاق. توفر السبائك الحديثة (مثل 6101-T6) أداءً لا يهزم مقابل التكلفة.
• الحل الهجين: النهج الأكثر عملية للعديد من الأنظمة — استخدم النحاس داخل المعدات المدمجة، والألومنيوم لمسارات الكابلات طويلة المسافة، واربطهما بأمان باستخدام موصلات ثنائية المعدن.
