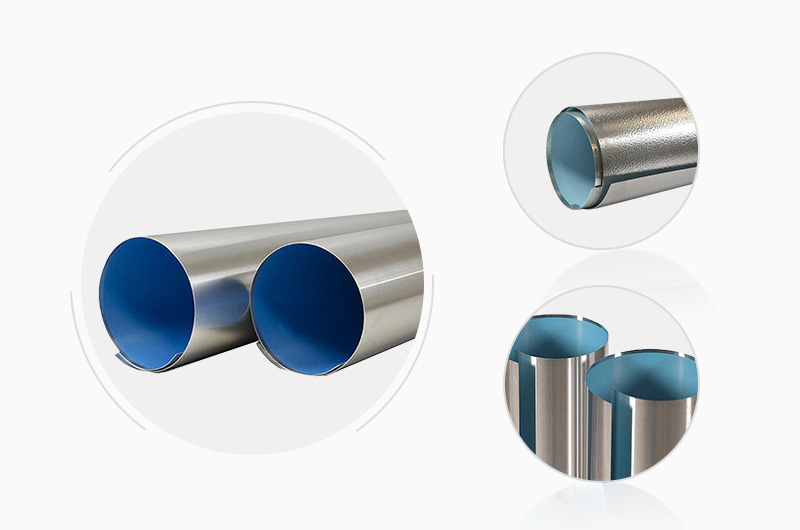

Aluminium-Ummantelungsblech mit Polysurlyn-Feuchtigkeitsbarriere (PSMB)
Die Aluminiumummantelung von Worthwill mit PSMB wird aus DuPont-Surlyn und Polyethylen durch Heißpressen hergestellt. Sie ist mit Stucco-Prägung und glatter Oberfläche erhältlich. Lieferbar in Rollen, Blechen oder vorgefertigten Formen, um projektspezifische Anforderungen zu erfüllen.
- Legierung:
- 1060, 1100, 3003, 3105, 5005, 5052, usw.
- Zustand:
- O, H12, H14, H16, H24, usw.
- Oberfläche:
- Geprägte Oberfläche und glatte (walzblank) Oberfläche.
- Dicke:
- 0,3 mm (0,012'') - 1,5 mm (0,060''), 0,016'', 0,020'', 0,024'', 0,032'', 0,040''.
- Länge:
- 15 Meter (50'), 30 Meter (100'), 60 Meter (200'), 90 Meter (300') pro Rolle, Jumbo-Rolle oder anpassbar.
- Polysurlyn-Dicke:
- Mehr als 76 μm (3 mils), regulär 60 μm-200 μm.
- Standards:
- GB/T3880, ASTM B209, EN573-1.
Was ist ein Aluminium-Ummantelungsblech mit Polysurlyn-Feuchtigkeitsbarriere (PSMB)?
Aluminium-Ummantelungsblech mit Polysurlyn-Feuchtigkeitsbarriere (PSMB) ist ein Verbundschutzmaterial für Industrierohre, Ausrüstungen und Gebäudeanlagen. Es besteht aus einem Aluminiummantel und einer Polysurlyn-Feuchtigkeitsbarriere, die durch Heißpressen verbunden werden.
Der äußere Aluminiummantel besteht in der Regel aus einer 1060, 3003 oder 5005 Aluminiumlegierung, und die Oberfläche kann geprägt, walzblank oder glatt sein. Die innere Schicht, die Polysurlyn-Feuchtigkeitsbarriere, ist eine porenfreie Versiegelungsbarriere, die eine hervorragende Schutzschicht bietet. Die Standard-Polysurlyn-Feuchtigkeitsbarriere von Worthwill hat eine Dicke von 60 - 200 μm und besteht aus Polyethylen und DuPont-Surlyn.
Zusammensetzung der Polysurlyn-Feuchtigkeitsbarriere
- Polyethylen: z. B. HDPE, LDPE, LLDPE.
- Surlyn-Harz: Die Kernkomponente der Surlyn-Folie.
- Klebstoff: Verbessert die Bindung zwischen Polyethylen und Surlyn-Harz.
- Additive: Wie Antioxidantien, Lichtstabilisatoren und Weichmacher.
Eigenschaften und Vorteile
- Hervorragende Haftung
- Gute Luftdichtheit
- Hervorragende Korrosionsbeständigkeit
- Wasserdicht
- Gute Witterungsbeständigkeit
- Ausgezeichnete Verarbeitbarkeit
Spezifikationen des Aluminium-Ummantelungsblechs mit PSMB
- Legierung: 1060, 1100, 3003, 3105, 5005, 5052.
- Zustand: O, H12, H14, H16, H24, usw.
- Dicke: 0,3 mm (0,012'') - 1,5 mm (0,060''), 0,016'', 0,020'', 0,024'', 0,032'', 0,040''.
- Standardbreite: 914 mm (36''), 1000 mm, 1200 mm, 1219 mm (48'').
- Feuchtigkeitsbarriere: Polysurlyn.
- Länge: 15 Meter (50'), 30 Meter (100'), 60 Meter (200'), 90 Meter (300'), 120 Meter (400') pro Rolle, Jumbo-Rolle oder anpassbar.
- Polysurlyn-Dicke: Mehr als 76 μm (3 mils), regulär 60 μm-200 μm.
- Farben: Blau, weiß.
- Qualitätsstandards: GB/T3880, ASTM B209, EN573-1.
Arten von Aluminium-Ummantelungsblech mit Polysurlyn-Feuchtigkeitsbarriere
Stucco-geprägtes Ummantelungsblech mit Polysurlyn-Feuchtigkeitsbarriere
Die Oberfläche des äußeren Aluminiummantels ist geprägt, und die Prägetiefe beträgt in der Regel 0,08-0,4 mm, wobei das Maximum 1,2 mm erreichen kann, mit Orangenhauttextur, Kieseltextur, Hammertextur usw.
Glattes Aluminium-Ummantelungsblech mit Polysurlyn-Feuchtigkeitsbarriere
Wie der Name schon sagt, werden der glatte Aluminiummantel und die Polysurlyn-Feuchtigkeitsbarriere durch Heißpressen verbunden, was wirtschaftlich ist.
Kostenlose Muster erhalten? Oder mit uns zusammenarbeiten?
Bestandstabelle für gängige Spezifikationen
| Dicke (Zoll) | Dicke (mm) | Breite (mm) | Länge (Meter pro Rolle) | Oberflächenbehandlung |
|---|---|---|---|---|
| 0,012 | 0,3 | 914 / 1219 | 30, 60, 90, 120 | Glattes / Stucco-geprägtes Ummantelungsblech mit PSMB |
| 0,016 | 0,4 | 1000 / 1219 | 30, 60, 90 | Glattes / Stucco-geprägtes Ummantelungsblech mit PSMB |
| 0,02 | 0,5 | 914 / 1000 / 1219 | 30, 60, 90 | Glattes / Stucco-geprägtes Ummantelungsblech mit PSMB |
| 0,024 | 0,6 | 914 / 1000 / 1219 | 30, 60 | Glattes / Stucco-geprägtes Ummantelungsblech mit PSMB |
| 0,028 | 0,7 | 914 / 1000 / 1219 | 20, 25, 30 | Glattes / Stucco-geprägtes Ummantelungsblech mit PSMB |
| 0,032 | 0,8 | 1000 | 20, 25 | Glattes / Stucco-geprägtes Ummantelungsblech mit PSMB |
| 0,04 | 1,0 | 914 / 1000 / 1219 | 20, 25 | Glattes / Stucco-geprägtes Ummantelungsblech mit PSMB |
| 0,047 | 1,2 | 914 | 20 | Glattes / Stucco-geprägtes Ummantelungsblech mit PSMB |
Kernleistung des Aluminium-Ummantelungsblechs mit PSMB
| Leistungskategorie | Parameter | PFMB-Wert/Eigenschaften | Vergleichsmaterial (Polykraft) | Teststandard |
|---|---|---|---|---|
| Physikalische Eigenschaften | Dicke | 3 mil (76 µm) | - | ASTM D1000 |
| Wasserdampfdurchlässigkeit (WVTR) | ≤0,05 g/100in²·Tag | 1,0 g/100in²·Tag | ASTM E96 | |
| Zugfestigkeit | 30–40 MPa | - | ASTM D882 | |
| Bruchdehnung | ≥500% | - | ASTM D638 | |
| Temperaturbeständigkeitsbereich | -40°C ~ +95°C (Dauerbetrieb) | - | ASTM D1047 | |
| Haftung (Aluminium-Substrat-Schälfestigkeit) | ≥1,5 N/mm | - | ASTM D903 | |
| Oberflächenhärte | Shore D 65–70 | - | ASTM D2240 | |
| Feuchtigkeitsbeständigkeit | Vakuumversiegelungsintegrität | Null-Poren-Rate (500V-Funkentest) | Vorhandensein von Poren | N/A |
| Chemische Stabilität | pH-Beständigkeitsbereich | pH 1–13 (keine Anomalien nach 2000h) | Begrenzte Säure-/Alkalibeständigkeit | ASTM G154 |
| Langzeit-Alterung (QUV-B 3000h) | WVTR-Erhöhung | +7% | +40% | - |
| Brandverhalten | Flammenausbreitungsindex (FSI) | 0 (höchste Bewertung) | 25 | ASTM E84 |
| Rauchentwicklungsindex (SDI) | 5 | 100 | ASTM E84 | |
| Vertikales Brennen selbstverlöschend | Nicht brennbar | Brennt innerhalb von 15 Sekunden | - | |
| Mechanische Festigkeit | Fallgewicht-Durchstichfestigkeit (1kg·1m) | Keine Durchdringung | Versagen nach 6 Stößen | N/A |
| Trapezförmige Weiterreißfestigkeit | ≥12 N/mm | 5 N/mm | ASTM D1117 | |
| Spannungsrelaxation (Rückprallrate nach 1000h) | >98% | <85% | - | |
| Extreme Ausfallgrenzen | Hochtemperaturschwelle (kontinuierliche Belastung) | 80% der Nahtfestigkeit bleiben bei >120°C erhalten | - | - |
| Exposition gegenüber konzentrierter Schwefelsäure (6 Monate) | Oberflächenblasenbildung (keine Durchdringung) | Membranauflösung | - |
Anwendung
- Öl- und Gaspipelines.
- Chemische und metallurgische Pipelines.
- Kraftwerksausrüstung.
- Automobilrohrleitungen.
- HLK-Systeme und Hotelrohrleitungen.
- Außenwände von mehrstöckigen Gebäuden.
- Kühltürme.
- Offshore- und Onshore-Konstruktionen.
- Schiffbaurohrleitungen.
- Starkwindgebiete.
- Hohe Luftfeuchtigkeit und hohe Korrosion.
Auswahl der Basis-Aluminiumlegierung
| Aluminiumlegierung | Wärmeleitfähigkeit (W/m·K) | Elektrische Leitfähigkeit (%IACS) | Wärmeausdehnungskoeffizient (×10^-6/°C) | Elastizitätsmodul (GPa) | Zugfestigkeit (MPa) | Bruchdehnung (%) | Hauptchemische Elemente (Massen-%) |
|---|---|---|---|---|---|---|---|
| 1060 | 230 | 62 | 23,6 | 69 | 110-136 | 3-5 | Al≥99,6%, Fe≤0,35%, Si≤0,25% |
| 1100 | 220 | 59 | 23,6 | 68,9 | 90 | 6-35 | Al≥99,0%, Fe+Si≤1,0% |
| 3003 | 193 | 50 | 23,6 | 69 | 142-178 | ≥20 | Al-Mn-Serie, Mn 1,0-1,5% |
| 3105 | 173 | 45 | 23,8 | 69 | 95-140 | 20-25 | Mn 0,5-0,8%, Mg 0,2-0,6% |
| 5005 | 160 | 42 | 23,8 | 70 | 155-195 | ≥2 | Mg 0,5-1,1% |
| 5052 | 138-160 | 35 | 23,8 | 70 | 173-244 | 10-20 | Mg 2,2-2,8%, Cr 0,15-0,35%, Fe≤0,4%, Si≤0,25%, Cu≤0,1%, Zn≤0,1% |
Größenempfehlungstabelle für Aluminium-Ummantelungsblech mit PSMB
| Außendurchmesser des Isoliersystems (Zoll) | Empfohlene Dicke (Zoll/mm) | Verfügbare Breite (mm) | Oberflächenbeschaffenheit | Empfohlene Anwendungen |
|---|---|---|---|---|
| ≤ 8 | 0,016 / 0,41 mm | 914, 1000, 1219 | Glatt / Stucco | Rohre mit kleinem Durchmesser, kleine vertikale Lagertanks, Innenbereiche |
| 8–11 | 0,020 / 0,51 mm | 914, 1000, 1219 | Glatt / Stucco | Rohre mit mittlerem Durchmesser, nicht starre Isoliersysteme |
| 11–24 | 0,024 / 0,61 mm | 914, 1000, 1219 | Glatt / Stucco | Große Pipelines, Lagertanks, die Schlagfestigkeit und Ausdehnungsanpassungsfähigkeit erfordern |
| 24–36 | 0,032 / 0,81 mm | 914, 1000, 1219 | Stucco oder 3/16" gewellt (kreuzweise gecrimpt) | Anlagen mit großem Durchmesser, komplexe industrielle Umgebungen (z. B. Chemieanlagen, Offshore-Plattformen) |
| >36 | 0,040 / 1,02 mm | 914, 1000, 1219 | Stucco-geprägt oder tief gewellt | Extreme Außenumgebungen, übergroße Lagertanks und Pipelines |
