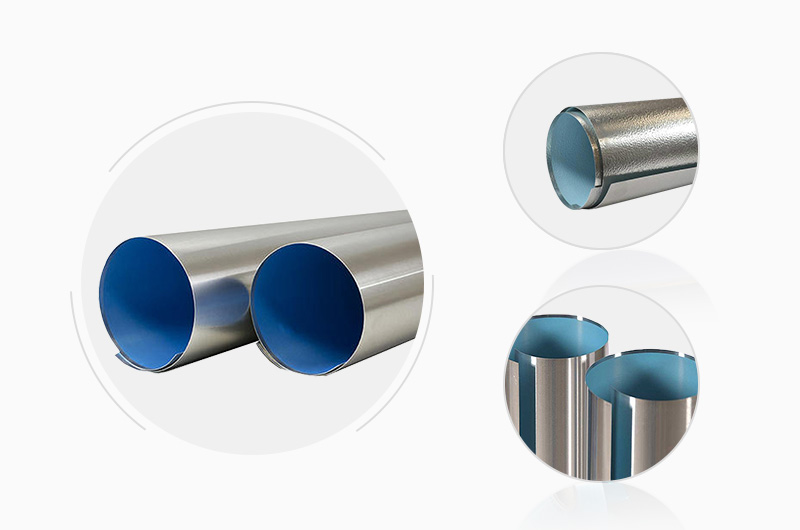

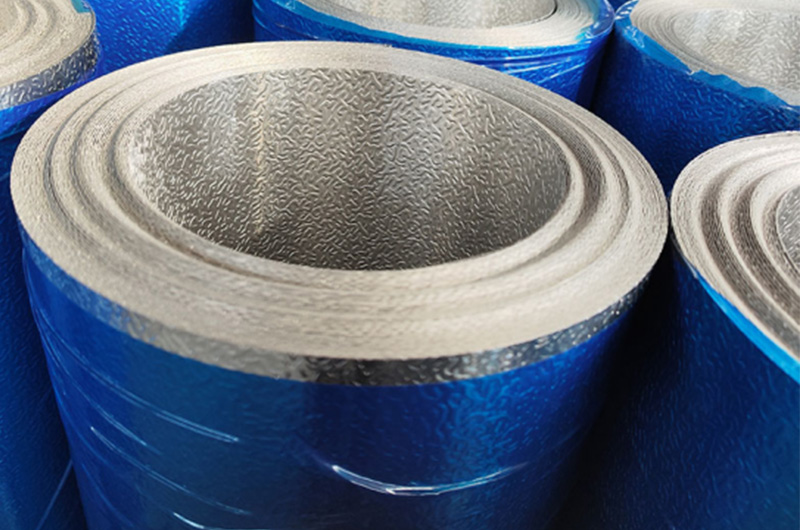

Bobine et tôle d'aluminium avec barrière anti-humidité Polysurlyn (PSMB)
Le revêtement en aluminium de Worthwill avec PSMB est fabriqué à partir de surlyn de DuPont et de polyéthylène par pressage à chaud. Il comprend une surface en finition lisse et gaufrée stucco. Disponible en rouleaux, tôles ou formes préfabriquées pour répondre aux besoins spécifiques du projet.
- Alliage :
- 1060, 1100, 3003, 3105, 5005, 5052, etc.
- État :
- O, H12, H14, H16, H24, etc.
- Surface :
- Finition gaufrée et finition lisse (brute).
- Épaisseur :
- 0,3 mm (0,012'') - 1,5 mm (0,060''), 0,016'', 0,020'', 0,024'', 0,032'', 0,040''.
- Longueur :
- 15 mètres (50'), 30 mètres (100'), 60 mètres (200'), 90 mètres (300') par rouleau, rouleau jumbo ou personnalisable.
- Épaisseur du Polysurlyn :
- Plus de 76 μm (3 mils), standard 60 μm-200 μm.
- Normes :
- GB/T3880, ASTM B209, EN573-1.
Qu'est-ce que le revêtement en aluminium avec barrière anti-humidité Polysurlyn (PSMB) ?
Le revêtement en aluminium avec barrière anti-humidité Polysurlyn (PSMB) est un matériau de protection composite pour les tuyaux industriels, les équipements et les installations de construction. Il est composé d'une enveloppe en aluminium et d'une barrière anti-humidité Polysurlyn par pressage à chaud.
La gaine extérieure en aluminium est généralement composée d'alliages 1060, 3003 ou 5005, et la surface peut être gaufrée, brute ou lisse. La couche intérieure, la barrière anti-humidité Polysurlyn, est une barrière d'étanchéité sans micro-trous qui fournit une excellente couche de protection. La barrière anti-humidité Polysurlyn standard de Worthwill a une épaisseur de 60 à 200 μm et est composée de polyéthylène et de surlyn de DuPont.
Composition de la barrière anti-humidité Polysurlyn
- Polyéthylène : ex. HDPE, LDPE, LLDPE.
- Résine Surlyn : Le composant principal du film Surlyn.
- Adhésif : Améliore la liaison entre le polyéthylène et la résine Surlyn.
- Additifs : Tels que des antioxydants, des stabilisateurs de lumière et des plastifiants.
Caractéristiques et avantages
- Excellente adhérence
- Bonne étanchéité à l'air
- Résistance exceptionnelle à la corrosion
- Imperméable
- Bonne résistance aux intempéries
- Excellente formabilité
Spécifications du revêtement en aluminium avec PSMB
- Alliage : 1060, 1100, 3003, 3105, 5005, 5052.
- État : O, H12, H14, H16, H24, etc.
- Épaisseur : 0,3 mm (0,012'') - 1,5 mm (0,060''), 0,016'', 0,020'', 0,024'', 0,032'', 0,040''.
- Largeur standard : 914 mm (36''), 1000 mm, 1200 mm, 1219 mm (48'').
- Barrière anti-humidité : Polysurlyn.
- Longueur : 15 mètres (50'), 30 mètres (100'), 60 mètres (200'), 90 mètres (300'), 120 mètres (400') par rouleau, rouleau jumbo ou personnalisable.
- Épaisseur du Polysurlyn : Plus de 76 μm (3 mils), standard 60 μm-200 μm.
- Couleurs : Bleu, blanc.
- Normes de qualité : GB/T3880, ASTM B209, EN573-1.
Types de revêtement en aluminium avec barrière anti-humidité Polysurlyn
Revêtement gaufré stucco avec barrière anti-humidité Polysurlyn
La surface de la gaine extérieure en aluminium est gaufrée, et la profondeur de gaufrage est généralement de 0,08 à 0,4 mm, le maximum pouvant atteindre 1,2 mm, avec une texture peau d'orange, texture galet, texture martelée, etc.
Revêtement en aluminium lisse avec barrière anti-humidité Polysurlyn
Comme son nom l'indique, la gaine en aluminium lisse et la barrière anti-humidité Polysurlyn sont assemblées par pressage à chaud, ce qui est très économique.
Obtenir des échantillons gratuits ? ou Travailler avec nous ?
Tableau d'inventaire des spécifications courantes
| Épaisseur (pouces) | Épaisseur (mm) | Largeur (mm) | Longueur (mètres par rouleau) | Traitement de surface |
|---|---|---|---|---|
| 0,012 | 0,3 | 914 / 1219 | 30, 60, 90, 120 | Revêtement lisse / gaufré stucco avec PSMB |
| 0,016 | 0,4 | 1000 / 1219 | 30, 60, 90 | Revêtement lisse / gaufré stucco avec PSMB |
| 0,02 | 0,5 | 914 / 1000 / 1219 | 30, 60, 90 | Revêtement lisse / gaufré stucco avec PSMB |
| 0,024 | 0,6 | 914 / 1000 / 1219 | 30, 60 | Revêtement lisse / gaufré stucco avec PSMB |
| 0,028 | 0,7 | 914 / 1000 / 1219 | 20, 25, 30 | Revêtement lisse / gaufré stucco avec PSMB |
| 0,032 | 0,8 | 1000 | 20, 25 | Revêtement lisse / gaufré stucco avec PSMB |
| 0,04 | 1,0 | 914 / 1000 / 1219 | 20, 25 | Revêtement lisse / gaufré stucco avec PSMB |
| 0,047 | 1,2 | 914 | 20 | Revêtement lisse / gaufré stucco avec PSMB |
Performances de base du revêtement en aluminium avec PSMB
| Catégorie de performance | Paramètre | Valeur/caractéristique PFMB | Matériau de comparaison (Polykraft) | Norme d'essai |
|---|---|---|---|---|
| Propriétés physiques | Épaisseur | 3 mil (76 µm) | - | ASTM D1000 |
| Taux de transmission de la vapeur d'eau (WVTR) | ≤0,05 g/100in²·jour | 1,0 g/100in²·jour | ASTM E96 | |
| Résistance à la traction | 30–40 MPa | - | ASTM D882 | |
| Allongement à la rupture | ≥500% | - | ASTM D638 | |
| Plage de résistance à la température | -40°C ~ +95°C (utilisation continue) | - | ASTM D1047 | |
| Adhérence (pelage sur substrat aluminium) | ≥1,5 N/mm | - | ASTM D903 | |
| Dureté de surface | Shore D 65–70 | - | ASTM D2240 | |
| Résistance à l'humidité | Intégrité de l'étanchéité sous vide | Taux de micro-trous nul (test d'étincelle 500V) | Présence de micro-trous | N/A |
| Stabilité chimique | Plage de résistance au pH | pH 1–13 (aucune anomalie après 2000h) | Résistance limitée aux acides/alcalis | ASTM G154 |
| Vieillissement à long terme (QUV-B 3000h) | Augmentation du WVTR | +7% | +40% | - |
| Performance au feu | Indice de propagation des flammes (FSI) | 0 (note la plus élevée) | 25 | ASTM E84 |
| Indice de développement de fumée (SDI) | 5 | 100 | ASTM E84 | |
| Auto-extinguible à la combustion verticale | Incombustible | Brûle dans les 15 secondes | - | |
| Résistance mécanique | Résistance à la perforation par chute de poids (1kg·1m) | Aucune pénétration | Échec après 6 impacts | N/A |
| Résistance à la déchirure trapézoïdale | ≥12 N/mm | 5 N/mm | ASTM D1117 | |
| Relaxation des contraintes (taux de rebond après 1000h) | >98% | <85% | - | |
| Limites de défaillance extrêmes | Seuil de haute température (exposition continue) | 80% de résistance des joints conservée à >120°C | - | - |
| Exposition à l'acide sulfurique concentré (6 mois) | Formation de cloques en surface (aucune pénétration) | Dissolution de la membrane | - |
Application
- Pipelines pétroliers et gaziers.
- Pipelines chimiques et métallurgiques.
- Équipements de centrales électriques.
- Canalisations automobiles.
- Systèmes CVC et canalisations d'hôtels.
- Murs extérieurs de bâtiments à plusieurs étages.
- Tours de refroidissement.
- Constructions offshore et onshore.
- Tuyauteries de construction navale.
- Zones à vent fort.
- Forte humidité et forte corrosion.
Sélection de l'alliage d'aluminium de base
| Alliage d'aluminium | Conductivité thermique (W/m·K) | Conductivité électrique (%IACS) | Coefficient de dilatation thermique (×10^-6/°C) | Module d'élasticité (GPa) | Résistance à la traction (MPa) | Allongement (%) | Principaux éléments chimiques (masse %) |
|---|---|---|---|---|---|---|---|
| 1060 | 230 | 62 | 23,6 | 69 | 110-136 | 3-5 | Al≥99,6%, Fe≤0,35%, Si≤0,25% |
| 1100 | 220 | 59 | 23,6 | 68,9 | 90 | 6-35 | Al≥99,0%, Fe+Si≤1,0% |
| 3003 | 193 | 50 | 23,6 | 69 | 142-178 | ≥20 | Série Al-Mn, Mn 1,0-1,5% |
| 3105 | 173 | 45 | 23,8 | 69 | 95-140 | 20-25 | Mn 0,5-0,8%, Mg 0,2-0,6% |
| 5005 | 160 | 42 | 23,8 | 70 | 155-195 | ≥2 | Mg 0,5-1,1% |
| 5052 | 138-160 | 35 | 23,8 | 70 | 173-244 | 10-20 | Mg 2,2-2,8%, Cr 0,15-0,35%, Fe≤0,4%, Si≤0,25%, Cu≤0,1%, Zn≤0,1% |
Tableau des tailles recommandées pour le revêtement en aluminium avec PSMB
| Diamètre extérieur du système d'isolation (pouces) | Épaisseur recommandée (pouces/mm) | Largeur disponible (mm) | Finition de surface | Applications recommandées |
|---|---|---|---|---|
| ≤ 8 | 0,016 / 0,41 mm | 914, 1000, 1219 | Lisse / Gaufré stucco | Tuyaux de petit diamètre, petits réservoirs de stockage verticaux, environnements intérieurs |
| 8–11 | 0,020 / 0,51 mm | 914, 1000, 1219 | Lisse / Gaufré stucco | Tuyaux de diamètre moyen, systèmes d'isolation non rigides |
| 11–24 | 0,024 / 0,61 mm | 914, 1000, 1219 | Lisse / Gaufré stucco | Gros pipelines, réservoirs de stockage nécessitant une résistance aux chocs et une adaptabilité à l'expansion |
| 24–36 | 0,032 / 0,81 mm | 914, 1000, 1219 | Gaufré stucco ou ondulé 3/16" (serti en croix) | Installations de grand diamètre, environnements industriels complexes (ex. usines chimiques, plateformes offshore) |
| >36 | 0,040 / 1,02 mm | 914, 1000, 1219 | Gaufré stucco ou profondément ondulé | Environnements extérieurs extrêmes, réservoirs de stockage et pipelines surdimensionnés |
