パンチングアルミ板

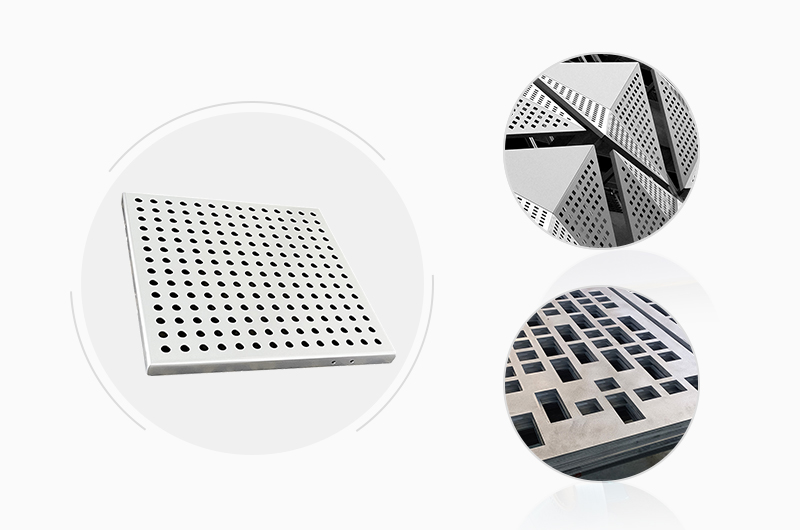

パンチングアルミ板およびパネルとは？

パンチングアルミ板およびパネルは、CNCパンチングマシン、プレス機、レーザー切断などの技術を使用して、表面に規則的または不規則な穴を開けたアルミ板です。本質的には、精密に設計された開孔部を通じて透光性、換気、吸音などの機能を実現する金属エンジニアリングアートの一種です。

パンチングアルミパネルは、その優れた強度重量比、耐食性、およびデザインの柔軟性により、建物のファサードや吊り天井から、防音壁や機器の筐体にいたるまで、建築、産業、および装飾分野で広く使用されています。

主な特徴

• 軽量かつ高強度： 厚さ3 mmの無垢のアルミ板の重量は約8.1 kg/㎡ですが、パンチング加工を施すことで実際の重量はさらに軽くなり、構造的な負荷を大幅に軽減します。引張強度は合金に応じて100～280 N/mm²の範囲になります。
• 耐候性と耐火性： フッ素樹脂（PVDF）または粉体塗装により、優れた耐食性、紫外線安定性、およびクラスA（不燃性）の耐火性を実現します。
• 強い可塑性： 平面、曲面、折り曲げ、波型など、あらゆる建築デザインに適合する複雑な形状に加工できます。
• 透光性と通気性： 開孔部が空間の透過性を維持し、日よけとプライバシーを確保しながら自然光と空気の流れを取り入れます。
• 音響の最適化： 裏面に吸音材（ロックウール / グラスウール）を組み合わせることで、騒音を15～25 dB低減できます。
• 光と影のアート： 開孔部が太陽光をフィルタリングし、一日を通して変化するダイナミックな光と影の効果を生み出します。
• 100%リサイクル可能： アルミニウムは無限にリサイクル可能であり、パンチングシートは環境に配慮した選択肢となります。

パンチングアルミ板の製造方法

一般的な穴あけ加工の方法には、CNCパンチング、プレス打ち抜き加工、およびレーザー切断があります。それぞれの方法には、生産量、精度、デザインの複雑さに応じて明確な利点があります。

Worthwillは主に、大量生産と反復パターンのためにCNCおよび複合パンチングマシンを使用しています。一品物のカスタムデザイン、複雑なアートワーク、または独自の形状の場合は、ミリメートルレベルの精度を持つウォータージェットまたはレーザー切断を採用しています。

開孔率（オープンエリア率）とは？

開孔率（オープンエリアのパーセンテージ）とは、穴の総面積とパンチング部分の総面積の比率です。これは、パンチングアルミファサードの視覚的な透明度、換気効率、日射熱取得、および音響性能に直接影響する重要なパラメータです。

実用的な最大の開孔率は約60%です。この値を超えると、板の平坦性と構造的完全性が損なわれ、加工中に二次位置決めが必要になる場合があります。高い開孔率で1500 × 3000 mmを超える大きな板の場合、追加の加工手順も必要になります。

• 計算式： (穴の総面積 ÷ アルミ板の総面積) × 100 %
• 機能： 光の透過率、換気率、吸音性、および全体的な視覚的密度を決定します。
• 実用上の上限： 約60%（これ以上の比率では二次位置決めが必要になり、平坦性に影響を与える可能性があります）。

穴径とは？

穴径とは、各開孔の直径（または同等の寸法）を指します。穴の間隔（ピッチ）および配列パターンと組み合わせることで、穴径はパネルの視覚的な明瞭さ、光の透過性、および美的特性を制御します。小さな直径はテキスタイルのような繊細な外観を作り出し、大きな直径は大胆で開放的な外観を提供します。

最も人気のある仕様は、穴径6 mm、ピッチ9 mm（60°の千鳥配列での中心間距離）であり、約40%のオープンエリアが得られます。

• 範囲： 0.5 mm～25 mm（マイクロパンチングは最小0.5 mmまで対応可能）。
• 影響： 穴の間隔および配列と組み合わさることで、視覚的な透明度、気流、音響特性、および構造的強度を制御します。

Worthwillの仕様とサイズ

Worthwillは、包括的な範囲のパンチングアルミ板とパネルを提供しています。以下は標準的な仕様の概要ですが、カスタム仕様も常に歓迎しています。

• 合金： 1060, 1100, 3003, 5005, 5052, 6061, 6063
• 穴の種類： 丸穴、長円穴、角穴、スリット穴、六角穴、装飾パターン、カスタム形状の穴
• 一般的な穴径： 1/16インチ (1.6 mm)、1/8インチ (3.2 mm)、1/4インチ (6.35 mm)
• 穴径の範囲： マイクロ穴 (0.5–2.0 mm)、標準穴 (2.0–10.0 mm)、大開口 (10.0–25.0 mm)
• 標準的な板サイズ： 1000 × 2000 mm, 1220 × 2440 mm (4×8サイズ), 1250 × 2500 mm、カスタムサイズも可能
• 板厚： 0.2 mm – 10 mm
• 表面処理： 研磨、ヘアライン、アルマイト処理、粉体塗装、PVDF（フッ素樹脂）塗装、焼付塗装、サンドブラスト
• 規格： ASTM B209, EN 485, EN 573, JIS H4000, AMS QQ-A-250/2
• 認証： ISO 9001:2015, SGS, RoHS, REACH, CE, ASTM準拠

カスタムのパンチングパターンと形状は、ミリメートル精度のCNC、レーザー、およびウォータージェットマシンを使用して製造されます。最も要求の厳しい建築ビジョンを満たすために、無限の種類の折り曲げおよびパンチングパネルデザインを実現することもできます。

パンチングアルミ板とパネルの分類

パンチングアルミニウム製品は、母材、穴の形状、配列パターン、厚さ、加工技術、表面処理、パネル全体の形状など、さまざまな方法で分類できます。これらの分類を理解することで、プロジェクトに最適な製品を選択することができます。

アルミニウム母材別

• 高純度アルミパンチング板（≥ 99.5 % Al）
• 純アルミパンチング板（1000系）
• アルミ合金パンチング板（3000系、5000系、6000系）
• 複合アルミパンチングパネル（PE / FRコア）
• クラッドアルミパンチング板

穴の形状別

• 丸穴パンチング板・パネル
• オーバル穴パンチング板・パネル
• 長円穴パンチング板・パネル
• 角穴パンチング板・パネル
• 長方形穴パンチング板・パネル
• スリット穴パンチング板・パネル
• 六角穴パンチング板・パネル
• ダイヤ穴（ひし形）パンチング板・パネル
• 三角穴パンチング板・パネル
• 十字穴パンチング板
• 梅の花穴パンチング板・パネル
• 魚の鱗穴パンチング板・パネル
• 星型穴パンチング板・パネル
• 装飾パターン穴パンチング板・パネル
• カスタム形状穴パンチング板・パネル

穴の配列別

• 60° 千鳥配列パンチング板・パネル（最も一般的）
• 45° 千鳥配列パンチング板・パネル
• 直列配列（90°）パンチング板・パネル
• 斜めパターン配列パンチング板・パネル
• カスタム／パラメトリックパターンパンチング板・パネル

板厚別

• 薄板 (0.2 mm – 1.5 mm): 室内天井、照明器具、装飾スクリーン
• 中板 (1.5 mm – 3.0 mm): ファサードの外装、パーティション、看板
• 厚板 (3.0 mm – 10.0 mm): 防音壁、頑丈なガード、通路の踏み板

加工技術別

• CNCパンチング加工板・パネル
• プレス加工パンチング板・パネル
• レーザー加工パンチング板・パネル
• マイクロパンチング板・パネル
• 成形（エンボス・浮き出し）パンチング板・パネル
• ヘビーデューティー・パンチング板・パネル
• 極薄パンチング板・パネル
• ワイヤーカット（EDM）パンチング板・パネル

表面処理別

• アルマイト処理パンチング板・パネル
• 粉体塗装パンチング板・パネル
• PVDF（フッ素樹脂）塗装パンチング板・パネル
• 焼付塗装パンチング板・パネル
• ヘアライン仕上げパンチング板・パネル
• 研磨・鏡面仕上げパンチング板・パネル
• エンボス加工パンチング板・パネル
• 木目調転写プリントパンチング板・パネル
• ミルフィニッシュ（無処理）パンチング板・パネル

パネルの幾何学的形状別

フラットパンチングアルミ板およびパネル

フラットパンチング板は、単一の平面上に穴が設けられており、すっきりと均一な表面を提供します。その平坦な形状により、複雑なパターンやグラデーションを含む穴の自由な配置が可能であり、パターン化されたファサードデザインに最適です。これはパンチングアルミパネルの最も一般的な形式です。

• フラットな表面により穴の自由な配置が可能で、パターンやグラデーションのデザインに最適
• 視覚的に透明であり、側面の視界を遮らず、建物の完全性を向上させます
• 標準のクリップやブラケットシステムで簡単に設置できます

折り曲げパンチング板およびパネル

折り曲げパンチングパネルは、戦略的な曲げや折り目を活用して構造的な剛性を高め、下地構造の必要性を減らし、印象的な立体的な建築効果を生み出します。

• 折り曲げることで実効的な構造厚みが増し、強度と剛性が大幅に向上します
• 垂直キール、継ぎ目の接続、支持構造の数を減らし、材料と人件費を節約します
• 凹凸プロファイルおよびジグザグプロファイルがあり、深さと角度の調整が可能です

波型（ウェーブ）パンチングアルミ板およびパネル

波型パンチングパネルは、折り曲げ板をベースに円弧状の曲げ加工を施し、流れるような波打つ表面を作り出します。このデザインは、折り曲げパネルの構造上の利点を維持しつつ、より柔らかく有機的な視覚効果をもたらします。

• 円弧曲げにより、流れるような柔らかな表面の輪郭が生まれます
• 豊かで変化に富んだ光と影のパターンを持つ、霞がかった半透明な雰囲気を作り出します
• 柔らかな輪郭は、周囲の建築や風景と自然に調和します
• 曲げ加工により構造的な深さが増し、少ない支持キールで高い強度を発揮します

パンチングアルミ板の価格

パンチングアルミ板の価格は、いくつかの重要な要因によって影響を受けます。

• アルミ地金価格： コモディティとして、ベースとなるアルミ地金価格は世界市場に連動して変動し、板材のコストに直接影響します。
• 合金グレード： 高性能合金（例：5052、6061）は、純アルミニウム（1060、1100）よりも高価です。
• 板の厚さ： 板が厚いほどより多くの原材料を必要とするため、1平方メートルあたりのコストが高くなります。
• 加工の複雑さ： カスタムパターン、非常に小さな穴、または高い開孔率の場合、より多くの金型時間と精度が求められ、加工コストが増加します。
• 表面処理： PVDF塗装やアルマイト処理などの高度な仕上げは、最終価格に加算されます。
• 注文数量： 大量注文の場合、規模の経済が働き、単価が安くなります。

お客様の特定の要件に合わせた詳細なお見積もりについては、Worthwillまでお問い合わせください。

パンチングアルミ板の代表的な用途

建物のファサード用パンチングアルミパネル

ファサード用パンチングアルミパネルは、精密な打ち抜き加工によって純アルミニウムまたはアルミニウム合金から作られます。多様な穴の種類、幅広い厚さ、優れた透光性と通気性、そして卓越した耐久性を備えており、現代のカーテンウォールシステムで最も人気のある選択肢の1つとなっています。

• 一般的な穴の種類： 丸、四角、長方形、ひし形、六角形、三角形、スリット、カスタムパターンの穴
• 一般的な合金： 1060, 1100, 3003
• 厚さ： 0.2 mm ～ 10 mm（カーテンウォールの典型的な範囲は1.5 mm ～ 6.0 mm）
• 柔軟なデザイン： 穴のパターン、配置、および密度を調整することで、ファサード全体の効果を微調整できます。
• 表面処理： PVDF（フッ素樹脂）スプレー、粉体塗装、アルマイト処理、木目調転写プリントなど。

天井用パンチングアルミ板およびパネル

パンチングアルミ天井パネルは、商業施設、公共施設、および住宅のインテリアに広く使用されています。軽量でメンテナンスが少ない素材でありながら、音響制御、美的な汎用性、および実用的なパフォーマンスを兼ね備えています。

• 一般的な穴の種類： 丸、四角、長方形、ひし形、六角形、スリット、カスタムパターンの穴
• 一般的な合金： 1100 / 1060 (純アルミニウム), 3003 (Al-Mn合金), 5005 (Al-Mg合金)
• 一般的な厚さ： 0.5 mm – 3 mm
• 標準パネルサイズ： 300 × 300 mm, 300 × 600 mm, 600 × 600 mm, 600 × 1200 mm（カスタムサイズも可能）
• 表面処理： 粉体塗装、PVDFスプレー、焼付塗装、木目調転写、アルマイトなど。

防音壁用パンチングアルミ板

防音壁用パンチングアルミパネルは、高速道路、鉄道、および工業の騒音制御用に設計されています。精密な穴の設計と吸音材の裏当て構造を組み合わせることで、効率的な騒音低減を実現します。

• 音響的に最適化された構造： パンチング面 ＋ 吸音材（ロックウール / グラスウール）を備えた背面キャビティにより、15～25 dBの騒音低減を達成
• 構造強度： 100～280 N/mm²の引張強度を持つ厚さ3～6 mmのアルミニウム母材
• 環境耐久性： PVDF塗装は酸、アルカリ、および紫外線劣化に耐性があります。クラスAの耐火性能、防湿性
• 柔軟な音響チューニング： 0.5～25 mmの穴径により、音波透過率の正確な制御が可能
• デザインオプション： グラデーション、パターン化、およびカスタムの穴の配置をサポート

室内装飾用パンチングアルミ板

室内用のパンチングアルミパネルは、軽量で耐火性があり、完全にカスタマイズ可能な多機能素材です。精密な穴の設計により、光の透過、吸音、および芸術的な表現を提供し、現代の空間における天井、パーティション、アクセントウォール、およびアートインスタレーションとして広く使用されています。

• 軽量で透光性がある： 1～3 mmの薄板（パンチング前でわずか2.7～8.1 kg/㎡）は構造的負荷を軽減し、穴のデザインによって5%～60%の調整可能な光透過率を持ちます。
• 音響の最適化： 裏面の吸音綿（ロックウール、グラスファイバー）と組み合わせることで、室内の残響を効果的に減らし、空間の快適性を向上させます。
• 環境適応性： クラスAの耐火性、耐湿性、耐食性があり、バスルーム、プール、キッチンなどの高湿度環境に適しています。
• カスタマイズ可能なデザイン： パラメトリック・パンチング（穴径0.5～25 mm、開孔率5%～60%）をサポートし、グラデーション、画像、パターン効果を実現します。

産業機器用パンチングアルミ板

産業環境では、パンチングアルミ板は機械のガード、換気パネル、フィルタースクリーン、および機器の筐体として機能します。これらは、物理的保護、効率的な放熱、騒音制御、および操作の安全性という4つの主要なニーズを満たします。

• 引張強度： 100～280 N/mm²で、機器の振動や衝撃に強い
• 防食コーティング： PVDFまたは粉体塗装は、酸霧、油、および化学物質の暴露に耐性があります
• 耐熱性： アルミニウム母材は最大150℃の連続動作温度に耐えます。用途の要件に合わせてコーティングシステムが選択されます
• 安全定格： クラスAの耐火性、湿気の多い環境でも錆びない、産業安全基準に準拠

パンチングアルミ板の売れ筋サイズ

以下の表は、当社の最も人気のあるパンチングアルミ板の仕様をリストしたものです。すべての寸法は、中心から中心までのピッチを指します。カスタムのサイズ、穴のパターン、および開孔率もリクエストに応じて利用可能です。

注：開孔率（オープンエリアのパーセンテージ）は、指定された配列パターンに基づいて計算されています。実際の開孔率は、板の端の余白によってわずかに異なる場合があります。上記に記載されていない仕様については、お問い合わせください。

パンチングアルミ板にWorthwillを選ぶ理由

• 豊富な金型ライブラリ： 十数種類以上の標準的なパンチング金型を在庫しており、一般的なパターンの迅速な納品が可能です。
• 完全なカスタマイズ： CNC、レーザー、およびウォータージェットの機能により、画像ベースやパラメトリックデザインを含め、あらゆる穴の形状、サイズ、間隔、および配列を製造できます。
• 合金の専門知識： 1000系から6000系までのあらゆるアルミニウム合金を取り扱っており、お客様の用途に最適なグレードを提案できます。
• 統合された表面仕上げ： 社内でのアルマイト処理、粉体塗装、PVDFスプレー、および木目調転写により、安定した品質と納期の短縮を保証します。
• 品質保証： ISO 9001:2015の認証を取得し、SGS、RoHS、REACH、およびCEに準拠しています。すべてのバッチで寸法検査と表面品質チェックが行われます。
• グローバル供給： 北米、ヨーロッパ、中東、東南アジアなどへの輸出経験が豊富であり、プロフェッショナルな梱包と物流サポートを提供します。

よくある質問 (FAQ)

パンチングアルミ板の最小注文数量（MOQ）はいくらですか？

金型ライブラリにある標準仕様の場合、MOQは通常、サイズに応じて200〜500枚です。完全なカスタムパターンの場合、MOQは異なる場合がありますので、詳細については営業チームにお問い合わせください。

パンチングファサードパネルに最適なアルミニウム合金は何ですか？

建物のファサードには、優れた成形性、適度な強度、および耐食性を備えた3003アルミニウム合金が最も人気のある選択肢です。沿岸部や腐食性の高い環境では、優れた耐塩水噴霧性を持つ5052が推奨されます。

カスタム画像やロゴを入れたパンチングシートを製造できますか？

はい。CNCパンチングまたはレーザー切断を使用して、任意のベクター画像、ロゴ、または建築パターンをミリメートルレベルの精度でパンチングデザインに変換できます。お見積もりのために、高解像度のベクターファイル（AI、DWG、またはDXF形式）をご提供ください。

単一のパンチングアルミパネルの最大サイズはどれくらいですか？

当社の標準的な最大シートサイズは1500 × 4000 mmです。それ以上の大きさのパネルは二次位置決めによって製造できますが、1500 × 3000 mmを超えるシートの場合は、寸法公差と平坦性について事前にご相談ください。

開孔率は構造的強度にどのように影響しますか？

開孔率が高いと、材料の断面積が減少し、その結果として構造的な剛性と耐荷重性が低下します。一般的なガイドラインとして、開孔率が40%を超えるシートは、十分な剛性を維持するためにより厚いゲージまたは補強用の折り曲げを使用する必要があります。当社のエンジニアリングチームが、お客様の用途に最適なバランスをアドバイスいたします。

屋外での使用に推奨される表面処理は何ですか？

外装用途には、PVDF（フッ素樹脂）コーティングを推奨します。これは優れた耐紫外線性、色持ち、および耐候性を提供し、耐用年数は20年以上です。自然な金属の外観が求められるプロジェクトの場合、アルマイト処理も屋外向けの優れたオプションです。
