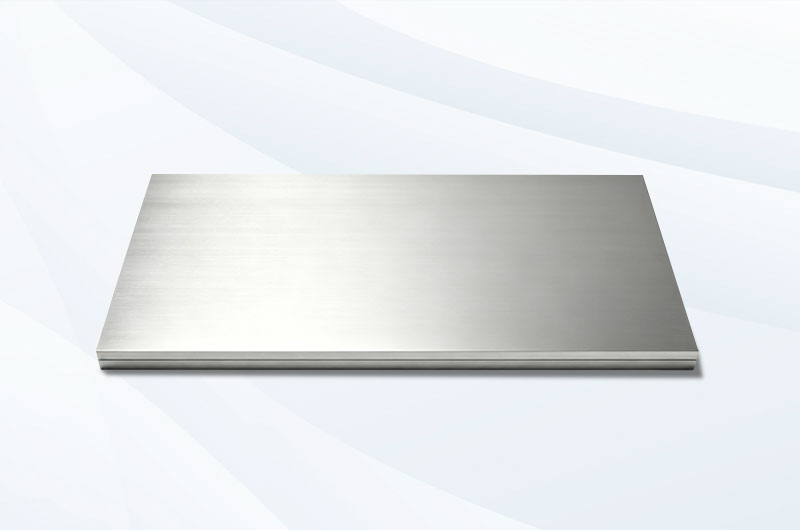

En zorlu üç endüstriyel uygulamada (gemi inşası, LNG depolama tankları ve askeri zırh), 5083 alüminyum plaka, deniz suyu korozyon direnci, mükemmel kaynaklanabilirlik ve yeterli yapısal güç gereksinimlerini aynı anda karşılayan tek alüminyum alaşımıdır.
ASTM B928, özellikle denizcilik sınıfı alüminyum plakalar için oluşturulmuştur ve 5083-H116 zorunlu olarak belirlenmiş malzemedir. DNV·GL, ABS, LR, CCS, BV, NK ve KR dahil olmak üzere önde gelen küresel klas kuruluşlarının tümü, bunu gövde plakaları için standart malzeme olarak önermektedir.
5083 alüminyum alaşımı nedir?
Isıl işlem uygulanamayan, yüksek magnezyumlu, paslanmaya karşı dayanıklı bir alüminyum alaşımı olan 5083, kendi kategorisindeki en üst düzey gücü mükemmel kaynaklanabilirlik ve iyi şekillendirilebilirlik ile birleştirir. Özel "yüksek magnezyum, düşük bakır" formülünden elde edilen nihai deniz suyu korozyon direnci ile gemi inşası, demiryolu taşımacılığı ve basınçlı kaplar gibi zorlu ortamlar için tercih edilen malzemedir.
Standartlar ve diğer adlar
| Standart sistemi | Kalite / tanım |
|---|---|
| ABD (UNS) | A95083 |
| Avrupa (EN) | EN AW-5083 / AlMg4.5Mn0.7 |
| Yürütme standartları | ASTM B209 / ASTM B928 / EN 485 / GB/T 3880 |
Kimyasal bileşim (ASTM B209 / B928)
| Element | Mg | Mn | Cr | Fe | Si | Cu | Zn | Ti | Al |
|---|---|---|---|---|---|---|---|---|---|
| İçerik (%) | 4.0–4.9 | 0.40–1.0 | 0.05–0.25 | ≤0.40 | ≤0.40 | ≤0.10 | ≤0.25 | ≤0.15 | Kalan |
Ürün özellikleri
| Parametre | Açıklama |
|---|---|
| Alaşım kalitesi | 5083 (UNS A95083 / EN AW-5083 / AlMg4.5Mn0.7) |
| Mevcut temperler | O / H32 / H112 / H116 / H321 |
| Sac kalınlığı | 1.5–6 mm |
| Plaka kalınlığı | 6–250 mm |
| Genişlik | 900–2.650 mm (3.100 mm'ye kadar özelleştirilebilir) |
| Uzunluk | Standart ≤6.000 mm; 12.000 mm'ye kadar özelleştirilebilir |
| Yüzey bitişi | Hadde yüzeyi / fırçalanmış / eloksallı / çetalı sac / gofrajlı plaka |
| Koruyucu film | Mavi / şeffaf / siyah-beyaz PE film, 50 μm veya 80 μm |
| Yürütme standartları | ASTM B209 / ASTM B928 / AMS 4056 / QQ-A-250/6 / EN 485 / GB/T 3880 |
Temel özellikler
Fiziksel özellikler
| Parametre | Değer | Birim |
|---|---|---|
| Yoğunluk | 2.66 | g/cm³ |
| Erime noktası aralığı | 574–638 | °C |
| Elastik modül | 70.3 | GPa |
| Termal iletkenlik | 117 | W/m·K |
| Elektriksel iletkenlik | 29 | % IACS |
| Özgül ısı kapasitesi | 900 | J/kg·K |
| Termal genleşme katsayısı (20–100°C) | 23.8 | μm/m·K |
Not: 2, 66 g/cm³ yoğunluğa sahip olan 5083, aynı boyuttaki çelik plakalardan yaklaşık %65 daha hafiftir. Gövde yapısında azaltılan her 1 kg ağırlık, doğrudan daha yüksek kargo kapasitesine ve daha düşük yakıt tüketimine dönüşür.
Tempere göre mekanik özellikler (ASTM B209 / B928)
| Temper | Çekme dayanımı (MPa) | Akma dayanımı (MPa) | Uzama (%) | Brinell sertliği (HB) |
|---|---|---|---|---|
| O | 270–345 | 115–165 | ≥14 | ~65 |
| H112 | ≥275 | ≥125 | ≥12 | ~70 |
| H32 | 275–345 | ≥215 | ≥8 | ~75 |
| H116 | ≥303 | ≥215 | ≥10 | ~80 |
| H321 | ≥303 | ≥215 | ≥10 | ~80 |
Ek veriler: Yorulma dayanımı ≈ 160 MPa (5×10⁸ döngü, R=−1); Kesme dayanımı ≈ 175 MPa (H116); ER5183 kaynak dikişi çekme dayanımı ≥275 MPa, O temper ana metalin yaklaşık %90'ı.
Temper detayları ve seçim kılavuzu
Hızlı seçim karşılaştırması
| Temper | Güç | Şekillendirilebilirlik | Korozyon sertifikası | Tipik uygulamalar |
|---|---|---|---|---|
| O | Orta | En iyi | Standart | LNG tankları, basınçlı kap başlıkları |
| H112 | Orta-yüksek | İyi | Standart | Tanker kamyonları, boru hatları, sertifikasız yapısal parçalar |
| H32 | Daha yüksek | Makul | Standart | Genel endüstriyel yapısal plakalar |
| H116 | Yüksek | Makul | ASTM B928 zorunlu | Gövdeler, güverteler, kutup gemileri, açık deniz platformları |
| H321 | Yüksek | Makul | ASTM B928 zorunlu | Kalın zırh, ağır yapılar, basınçlı gövdeler |
5083-H116 alüminyum plaka
Gemi inşası için zorunlu standart temper
H116, ASTM B928 tarafından deniz ortamları için özel olarak formüle edilmiş zorunlu bir temperdir. İki korozyon testinden geçmelidir: ASTM G66 ve ASTM G67.
Gövde dış kaplamalarında, omurgalarda, kutup buzkıran güvertelerinde ve açık deniz sondaj platformlarında uygulanır.
5083-H321 alüminyum plaka
Ağır hizmet kalın plakalar için ilk tercih
H321'in termal stabilizasyon sıcaklığı H116'dan daha yüksektir, bu da kalın kesitler içinde daha düzgün bir mikroyapı ile sonuçlanır. 250 mm'ye kadar kalın plaka özelliklerini kapsar ve ayrıca ASTM B928 sertifikasını geçer.
Deniz zırh plakalarında, cevher gemisi taban plakalarında ve insanlı denizaltı basınçlı gövdelerinde uygulanır.
5083-O alüminyum plaka
Kriyojenik uygulamalar için tek seçenek
≥%14'lük bir uzama ile, düşük sıcaklıkta kırılgan kırılma olmadan −196°C'de tam süneklik ve kırılma tokluğunu korur.
EN 13445 ve ASME Bölüm VIII standartlarına uygun, LNG depolama tankları (hizmet sıcaklığı −162°C) için tercih edilen malzemedir.
5083-H112 alüminyum plaka
Uygun maliyetli seçenek
Haddelendikten sonra üretildiği gibi teslim edilir ve ek ısıl işlem gerektirmez. İşlem maliyetleri H116'dan yaklaşık %15 daha düşüktür.
UTS ≥275 MPa ve Akma ≥125 MPa öncülü altında, klas kuruluşu sertifikasyon gerekliliği olmayan genel yapısal uygulamalar için uygundur.
Ana uygulama alanları
- Gemi inşası ve açık deniz mühendisliği: Gövde yapıları alüminyum plakalar için en katı gereksinimlere sahiptir. ASTM B928 sertifikalı H116 ve H321, gövde dış kaplamaları, omurgalar, kutup buzkıranları ve açık deniz sondaj platformları için standart malzemelerdir.
- LNG ve kriyojenik basınçlı kaplar: 5083-O, LNG depolama tankları (hizmet sıcaklığı −162°C) için belirlenmiş malzemedir ve kriyojenik sıvı depolama ve taşıma ekipmanları (sıvı oksijen, nitrojen, argon) ve basınçlı kap başlıkları için eşit derecede uygundur. EN 13445 ve ASME Bölüm VIII ile uyumludur.
- Savunma ve zırh: 5083-H321, MIL spesifikasyonlarında yaygın olarak kabul görmektedir. Zırhlı araç gövde plakaları, donanma gemisi üst yapıları ve insanlı denizaltı basınçlı gövdeleri için uygundur — aşırı su basıncı ve deniz suyu korozyonunun çifte testine dayanır.
- Taşımacılık: Damperli kamyon kasaları, cevher gemisi taban plakaları, demiryolu yolcu vagonu gövdeleri ve sıvı kimyasal tanker kamyonları — yüksek mukavemet ve ağırlık azaltma temel taleplerdir ve 5083 kaynaklanabilirlik ve kimyasal korozyon direnci gereksinimlerini aynı anda karşılar.
- Endüstriyel imalat: Açık deniz petrol platformu yapısal bileşenleri, kimyasal ekipman astarları, otomatik ekipman taban plakaları ve fikstürler — tuz spreyi direnci, asit/alkali direnci ve boyutsal kararlılık temel seçim nedenleridir.
Korozyon direnci ve kaynaklanabilirlik
Korozyon direnci
5083, tüm yaygın yapısal alüminyum alaşımları arasında en güçlü deniz suyu korozyon direncine sahiptir. Çıplak 5083-H116 deniz suyu korozyonuna direnebilir, ancak çoğu klas kuruluşu kodu, su hattının altında epoksi korozyon önleyici kaplamaların ve çinko-alüminyum kurban anotların kullanılmasını gerektirir. Bu bir mühendislik kodu gereksinimidir, malzeme hatası değil.
Kaynaklanabilirlik
| Parametre | Önerilen çözüm |
|---|---|
| Kaynak işlemi | TIG (ince plaka / yüksek hassasiyet) / MIG (kalın plaka / yüksek verimlilik) |
| Önerilen dolgu teli | ER5183 (ilk tercih, kaynak dikişi ≥275 MPa) / ER5356 (alternatif) |
| Koruyucu gaz | %100 Argon (TIG) / Argon-Helyum karışımı (kalın plakalar için MIG) |
| Ön ısıtma gereksinimleri | Kalınlık <8 mm: Ön ısıtma yok; >8 mm: 80–120°C'ye ön ısıtma |
| Pasolar arası sıcaklık | ≤120°C |
| Kaynak sonrası ısıl işlem | Gerekli değil |
Kritik adım
Kaynaktan önce oluk oksit filmi paslanmaz çelik tel fırça ile KESİNLİKLE temizlenmelidir. Karbon çeliği tel fırçalar kesinlikle yasaktır (demir kirliliği korozyona neden olur). Kaynak işlemi, temizlikten sonra 4 saat içinde tamamlanmalıdır.
Diğer alüminyum alaşımlarıyla kısa karşılaştırma
| Karşılaştırma öğesi | 5083 | 5052 | 5086 | 6061 |
|---|---|---|---|---|
| Tipik çekme dayanımı | 270–350 MPa | 170–285 MPa | 240–310 MPa | 260–310 MPa |
| Deniz suyu korozyon direnci | En güçlü | İyi | İyi | Orta |
| Kaynaklanabilirlik | Mükemmel | Mükemmel | Mükemmel | İyi (ITAB yumuşaması) |
| Klas kuruluşu sertifikası | H116/H321 tam kapsamlı | Yok | Kısmi | Yok |
| Kriyojenik uygunluk | −196°C'ye kadar | Sınırlı | Sınırlı | Hayır |
| Göreceli maliyet | Daha yüksek | ~%30 daha düşük | Benzer | Daha düşük |
| En uygun olduğu alanlar | Gövde plakaları / LNG / Zırh | Yakıt tankları / İç mekanlar | Yardımcı deniz yapıları | İşlenmiş kara yapıları |
Seçim sonucu
Eğer bileşen doğrudan deniz suyuyla temas ediyorsa, klas kuruluşu sertifikası gerektiriyorsa veya kriyojenik sıcaklıklarda çalışıyorsa → 5083'ü seçmelisiniz. Yapısal olmayan denizcilik iç parçaları için maliyet tasarrufu sağlamak adına 5052'ye düşürebilirsiniz.
Detaylı karşılaştırmalar mevcut: 5083 ile 5052 / 5083 ile 5086 / 5083 ile 6061
Envanter (stok)
5083-O stok boyutları (inç)
| Kalınlık (inç) | Mevcut genişlikler (inç) | Mevcut uzunluklar (inç) |
|---|---|---|
| 0.250 ile 2.000 arası | 48 / 60 / 72 / 96 / 120 | 96 / 144 / 190 / 240 / 288 |
Standart: ASTM B209 / ASME SB209. Sevkiyat ile birlikte MTR sağlanır.
5083-H116 stok boyutları (inç)
| Kalınlık (inç) | Yürütme standartları |
|---|---|
| 0.125 / 0.160 | ASTM B928 |
| 0.190 / 0.197 / 0.236 | ASTM B209 / B928 |
| 0.250 / 0.313 / 0.375 | ASTM B928 / AMS 4056 / QQ-A-250/6 |
| 0.394 / 0.472 / 0.500 | AMS 4056 / QQ-A-250/6 |
| 0.625 / 0.750 / 1.000 | AMS 4056 / QQ-A-250/6 / ASTM B928 |
| 1.375 | ASTM B209 / B928 |
5083-H321 stok boyutları (inç)
| Kalınlık (inç) | Yürütme standartları |
|---|---|
| 0.125 ile 0.250 arası | ASTM B209 / B928 |
| 0.375 ile 4.250 arası | AMS 4056 / QQ-A-250/6 / ASTM B928 |
Tüm özellikler boyuta göre kesme hizmetlerini destekler. Çizimlere veya belirli boyut gereksinimlerine göre sipariş verilebilir.
Paketleme, teslim süresi ve fiyatlandırma
| Öğe | Açıklama |
|---|---|
| Palet | ISPM-15 sertifikalı fümigasyonlu ahşap paletler, palet başına ≤2 ton, 3 kata kadar istiflenebilir |
| Koruma | Su geçirmez PVC film + VCI pas önleyici kağıt + Çelik kenar koruyucuları |
| Düşme testi | 50G düşme testinden geçti, uzun mesafeli deniz taşımacılığına uygun |
| Konteyner | Temiz ve kuru 20'/40' standart konteynerler veya flat rack |
| Teslim süresi (stok) | Yaklaşık 7 iş günü |
| Teslim süresi (özel) | Özelliklere ve miktara göre teyit edilecektir |
| Hızlandırılmış hizmet | 72 saat hızlandırılmış işleme mevcut (sadece %5 ek ücret) |
| Gönderim şartları | FOB / CIF / DDP |
| Fiyatlandırma formülü | SMM A00 alüminyum külçe fiyatı + sabit işleme ücreti (pazar ortalamasının yaklaşık %15 altında) |
Neden Worthwill'i seçmelisiniz?
7 büyük denizcilik sertifikası
H116/H321 plakalarımız DNV, ABS, LR, CCS, BV, NK ve KR tarafından tam sertifikalıdır — dünya çapındaki tüm ana akım klas kuruluşu gereksinimlerini kapsar.
Eksiksiz belgeler
Orijinal MTR'ler her partiyle birlikte verilir. Talep üzerine üçüncü taraf (SGS / TÜV) ve ASTM G67 korozyon test raporları mevcuttur.
Kapsamlı boyut aralığı
1.5 mm'den 250 mm'ye kadar kalınlık, 3.100 mm'ye kadar genişlikler. İkincil işleme maliyetlerinizi düşürmek için boyuta göre kesme hizmetleri mevcuttur.
Doğrudan fabrika fiyatlandırması
SMM endeksine şeffaf bir şekilde dayanan, pazar ortalamasının ~%15 altında işleme ücretleri. 24 saat içinde hızlı teklifler.
Sorunsuz küresel nakliye
Esnek şartlar (FOB / CIF / DDP). ISPM-15 uyumlu paketleme sağlıyoruz ve varış noktası gümrük belgelerini ustalıkla işliyoruz.
Sıkça sorulan sorular
- S1: 5083-H116 ve H321 arasındaki fark nedir? Gemi inşası için hangisi kullanılmalı?
- Her ikisi de aynı yüksek gücü paylaşır ve ASTM B928 sertifikasına sahiptir. Standart gövde plakaları ve güverteler için H116'yı, kalın plakalar (>50mm) ve ağır hizmet yapıları için H321'i seçin.
- S2: 5083, LNG depolama tankları için kullanılabilir mi?
- Evet. 5083-O, LNG tankları (−162°C) için belirlenmiş malzemedir. ASME ve EN standartlarına tam uyum sağlayarak, kırılgan kırılma olmaksızın −196°C'ye kadar olağanüstü sünekliği korur.
- S3: Hangi kaynak teli kullanılmalıdır?
- %100 Argon gazı ile ER5183 (birincil) veya ER5356'yı seçin. Olukları sadece paslanmaz çelik bir fırça ile temizleyin, 4 saat içinde kaynak yapın ve kaynak sonrası ısıl işlemi atlayın.
- S4: 5083 su hattının altında bir kaplamaya ihtiyaç duyar mı?
- Çıplak 5083 deniz suyuna mükemmel bir şekilde direnirken, deniz kodları genel olarak yapısal hizmet ömrünü en üst düzeye çıkarmak için su hattının altında epoksi kaplamalar ve kurban anotlar gerektirir.
- S5: 5083 eloksallanabilir mi?
- Evet, ancak sadece işlevsel amaçlar için (korozyon/aşınma direnci). Yüksek Mg/Mn içeriği bitişi koyu griye dönüştürerek dekoratif uygulamalar için uygunsuz hale getirir.
- S6: Hangi klas kuruluşu sertifikalarına sahipsiniz?
- H116 ve H321 ürünlerimiz 7 büyük sertifikanın tümünü elinde tutar: DNV, ABS, LR, CCS, BV, NK ve KR. Orijinal MTR'ler her sevkiyata dahil edilir.
