Piastra in alluminio 7075

Panoramica della piastra in alluminio 7075

La piastra in alluminio 7075 è una lega di alluminio ad altissima resistenza della serie Al-Zn-Mg-Cu. Fin dalla sua creazione nel 1943, è diventata un materiale fondamentale nei settori manifatturieri di fascia alta, come l'aerospaziale e la difesa nazionale, grazie alle sue prestazioni eccezionali: offre una resistenza che si avvicina a quella dell'acciaio con solo un terzo del suo peso.

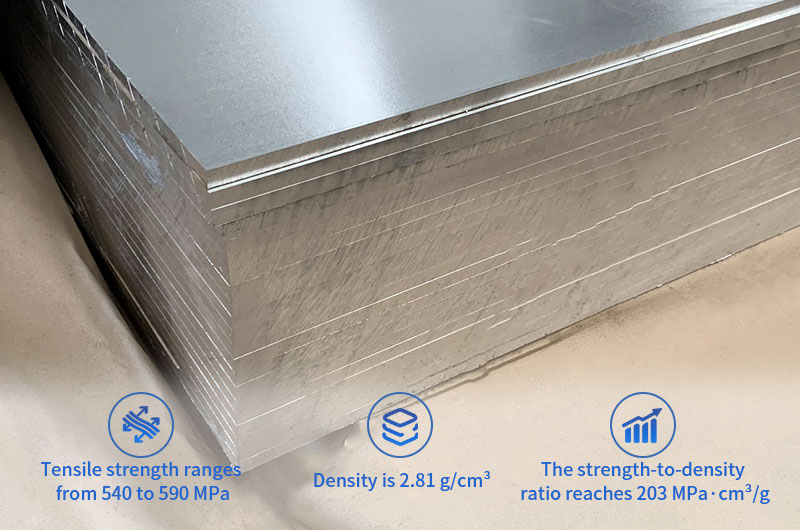

Principali vantaggi prestazionali

• Altissima resistenza: La resistenza alla trazione varia da 540 a 590 MPa, vicina a quella del comune acciaio strutturale.
• Leggerezza: La densità è di 2,81 g/cm³, appena il 36% del peso dell'acciaio.
• Eccezionale resistenza specifica: Il rapporto resistenza-densità raggiunge i 203 MPa·cm³/g, 4,6 volte quello del normale acciaio.

Specifiche e parametri

Gamma di dimensioni standard delle piastre

Serie di spessori:

• Piastra ultrasottile: 0,5 - 3,0 mm
• Piastra sottile: 3,0 - 6,0 mm
• Piastra media: 6,0 - 25 mm
• Piastra spessa: 25 - 100 mm
• Piastra ultraspessa: 100 - 250 mm

Specifiche di larghezza:

• Larghezze standard: 1000, 1200, 1500, 2000 mm
• Piastre di grande formato: 2500, 3000, 4000 mm
• Larghezze personalizzate: Disponibili su richiesta del cliente

Specifiche di lunghezza:

• Lunghezze standard: 2000, 2500, 3000, 6000 mm
• Taglio a misura: Fornito secondo le dimensioni del disegno (con un sovrametallo di lavorazione di +30-50 mm)
• Nastri: Disponibili per spessori ≤6 mm

Tolleranze e standard di qualità superficiale

Tolleranza di spessore (ASTM B209):

Requisiti di planarità:

• Grado ordinario: ≤3 mm/m
• Grado di precisione: ≤1 mm/m
• Piastra ultrapiatta: ≤0,1 mm/m² (richiede trattamento di spianatura per stiramento)

Gradi di qualità superficiale:

• Grado A: Nessun difetto visibile; utilizzato per parti estetiche e anodizzate.
• Grado B: Sono ammessi lievi graffi e ammaccature; utilizzato per parti strutturali generali.
• Grado C: Sono ammessi alcuni difetti; utilizzato per aree non estetiche e non critiche.

Prodotti con specifiche speciali

Piastra prestirata ultraspessa (6 - 250 mm):

• Caratteristiche: Subisce una deformazione per stiramento permanente dell'1,5-3%; tensione residua <30 MPa.
• Larghezza: 1500 - 4000 mm
• Planarità: ≤0,5 mm/m
• Applicazioni: Longheroni di ali di aerei, grandi piastre di base per stampi, telai di macchinari di precisione.

Piastra sottile ultrapiatta (0,5 - 6 mm):

• Planarità: ≤0,1 mm/m²
• Processo: Laminazione a più passaggi + spianatura per stiramento + distensione.
• Applicazioni: Alloggiamenti per elettronica di precisione, piastre di base per strumenti ottici.

Piastra per fresatura chimica:

• Precisione di assottigliamento: ±0,02 mm
• Rugosità superficiale: Ra 0,4 - 0,8 μm
• Processo: Materiale rimosso tramite incisione chimica per evitare stress meccanici.
• Applicazioni: Rivestimenti di aerei (design a spessore variabile), pannelli di veicoli spaziali.

Piastra composita per armatura militare:

• Struttura: 7075-T6 + materiali ceramici/compositi
• Prestazioni balistiche: V50 ≥ 650 m/s
• Applicazioni: Veicoli blindati leggeri, equipaggiamento protettivo.

Composizione chimica e meccanismo di rafforzamento

Elementi in lega principali

Requisiti per grado aerospaziale: Composizione controllata entro una precisione di ±0,1% per garantire la coerenza tra i lotti.

Meccanismo di rafforzamento

Indurimento per precipitazione (meccanismo principale):

• Trattamento di solubilizzazione (465-480°C) → Tempra → Invecchiamento artificiale (120°C/24h).
• La precipitazione della fase η' (eta primo) (5-10 nm di diametro) fornisce l'effetto di rafforzamento principale.
• Il limite di snervamento dello stato T6 può raggiungere i 503 MPa.

Confronto con le comuni leghe di alluminio

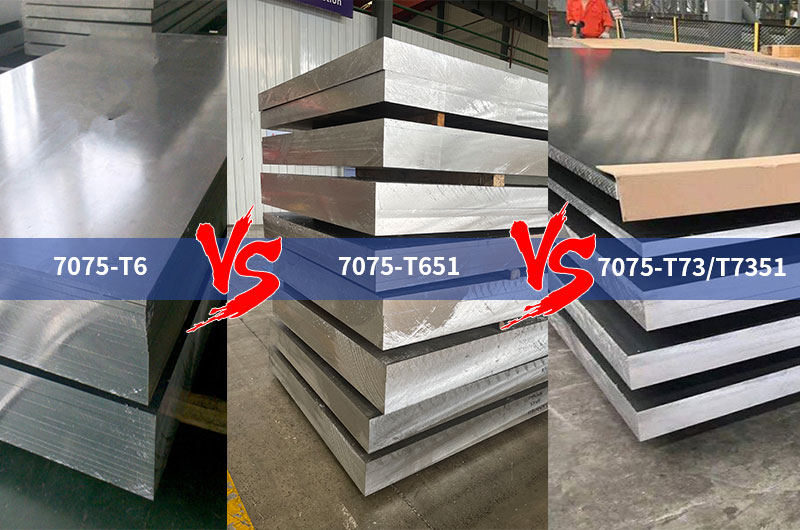

Stati fisici di trattamento termico e prestazioni

Stato 7075-T6: Stato di massima resistenza

• Processo:
1. Solubilizzazione: 470±3°C, 1-2 ore.
2. Tempra: Tempo di trasferimento ≤10 secondi, temperatura dell'acqua 20-40°C.
3. Invecchiamento artificiale: 120±3°C per 24 ore.
• Prestazioni: Resistenza alla trazione: 572 MPa / Limite di snervamento: 503 MPa / Allungamento: 11% / Durezza: 150 HB / Resistenza alla fatica: 160 MPa (a 5×10⁸ cicli).
• Applicazioni: Strutture primarie di aerei, sospensioni da corsa ad alte prestazioni, telai di strumenti di precisione.
• Limitazioni: Elevata suscettibilità alla tensocorrosione (SCC); non adatto per ambienti marini o ad alta umidità.

Stato 7075-T651: Prima scelta per la lavorazione di precisione

Basato sul T6, include una deformazione per stiramento dell'1,5-3% per eliminare le tensioni residue.

• Vantaggi tecnici: Le tensioni residue scendono da 80-120 MPa a ≤30 MPa; la deformazione da lavorazione si riduce del 60-80%; la planarità può raggiungere ≤0,1 mm/m²; le proprietà meccaniche rimangono in gran parte identiche al T6.
• Valore ingegneristico: Quando il 70% del materiale viene rimosso tramite CNC, la deformazione è controllata tra 0,05 e 0,2 mm (rispetto a 0,5-2 mm).
• Applicazioni: Parti strutturali aeronautiche lavorate a macchina, basi per stampi, telai di apparecchiature per semiconduttori.

Stati 7075-T73/T7351: Ottimizzazione anticorrosione

• Processo: Invecchiamento a due fasi (Fase 1: 107°C × 8h; Fase 2: 177°C × 8h).
• Equilibrio delle prestazioni: La resistenza alla trazione scende a ~505 MPa (calo del 12%), il limite di snervamento scende a ~435 MPa (calo del 15%). Tuttavia, la soglia SCC aumenta da 15-20 a 24 MPa·m^0,5, migliorando la resistenza alla SCC di 3-5 volte.
• Standard di applicazione: Obbligatorio per le strutture portanti esposte all'atmosfera da produttori come Boeing e Airbus.

Proprietà meccaniche

Resistenza e capacità di carico

• Calcolo del carico effettivo (sezione trasversale 10x10 mm 7075-T6): Capacità di carico teorica = 572 MPa × 100 mm² = 57.200 N ≈ 5,8 tonnellate metriche di forza.
• Tensione di progetto raccomandata: Tensione ammissibile = Limite di snervamento × 0,6 a 0,7 (Fattore di sicurezza 1,5-1,67). Per il 7075-T6, la tensione di progetto raccomandata è di 300-350 MPa.

Principali dati sulle prestazioni a fatica

• Caratteristiche della curva S-N (nessun limite di fatica distinto): 10⁶ cicli: 200 MPa; 10⁷ cicli: 170 MPa; 10⁸ cicli: 160 MPa.
• Fattori di influenza: Concentrazione delle tensioni (ridurre il raggio di raccordo da 2 mm a 0,5 mm riduce la durata del 50-70%); finitura superficiale (migliorare la Ra da 1,6 μm a 0,4 μm aumenta la durata del 30-50%); ambienti corrosivi (la nebbia salina riduce la resistenza alla fatica del 40-60%).

Direzionalità della tenacità alla frattura

Ottimizzazione della tenacità: Lo stato T73 può spingere i valori KIC a 34-38, con un miglioramento del 40-50%.

Proprietà fisiche e parametri di progettazione

Sebbene la resistenza alla trazione del 7075-T6 (572 MPa) superi il Q235 e persino alcuni acciai al carbonio dolce Q345, la sua densità è di soli 2,81 g/cm³ (rispetto ai 7,85 g/cm³ dell'acciaio).

• Resistenza specifica: 4-5 volte quella del normale acciaio strutturale, all'incirca equivalente alle costose leghe di titanio (Ti-6Al-4V).
• Elevata durezza/resistenza all'usura: La durezza Brinell di 150 HB è tra le più alte per l'alluminio, adatta per guide resistenti all'usura e componenti di scorrimento.
• Conducibilità termica: 130 W/(m·K); inferiore al 6061 ma nettamente superiore all'acciaio.
• Modulo di elasticità: 71,7 GPa, solo 1/3 di quello dell'acciaio. Quando si progettano strutture che richiedono un'elevata rigidità (flessione minima), è necessario compensare aumentando l'area della sezione trasversale o modificando la geometria (es. travi ad I).

Guida pratica alla lavorazione e al processo

Parametri CNC raccomandati

Selezione degli utensili: Sgrossatura (utensili rivestiti in metallo duro YG8); Finitura (YG6 o PCD - Diamante policristallino); Filettatura (Maschi a rullare/a deformazione per aumentare la resistenza della filettatura del 30%).

Tecniche di controllo della deformazione:

1. Lavorazione simmetrica: Lavorazione alternata su entrambi i lati per bilanciare le tensioni.
2. Invecchiamento intermedio: Lasciare un sovrametallo di lavorazione, quindi mantenere a 150-180°C per 2-4 ore dopo la sgrossatura.
3. Bloccaggio ottimizzato: Evitare un serraggio eccessivo che introduce tensioni.
4. Raffreddamento uniforme: Utilizzare un'abbondante spruzzatura di refrigerante.

Saldatura e giunzione

Altamente difficile da saldare a causa di: Tassi di criccatura a caldo del 30-60%; la resistenza del cordone di saldatura mantiene solo il 25-35% del metallo base; suscettibilità gravemente aumentata alla tensocorrosione. (Il fissaggio meccanico è generalmente raccomandato).

Resistenza alla corrosione e protezione

Sistema di protezione a quattro livelli:

1. Selezione del materiale: Gli ambienti ad alto rischio devono utilizzare T73/T7351.
2. Controllo delle tensioni: Mantenere la tensione di progetto ≤40% del limite di snervamento.
3. Protezione superficiale: Anodizzazione + sigillatura, o trattamento Alclad.
4. Gestione ambientale: Evitare gli ioni cloruro, controllare l'umidità <70% RH.

Valutazioni della corrosione per esfoliazione (ASTM G34):

• EA (Nessuna esfoliazione): Tipico dello stato T76.
• EB (Leggera esfoliazione): Tipico dello stato T73.
• EC-ED (Grave esfoliazione): Tipico dello stato T6.

Controllo della corrosione galvanica:

• Utilizzare guarnizioni isolanti (PTFE) a contatto con acciaio inossidabile o titanio.
• Applicare rivestimenti protettivi sulle superfici di contatto.
• Installare anodi sacrificali (blocchi di zinco/magnesio).

Campi di applicazione tipici

Settore aerospaziale

• Longheroni alari: 7075-T7351, spessore 15-50 mm, lunghezza del pezzo singolo >15 m (es. Boeing 737).
• Centine e correntini alari: Design con tasche di alleggerimento CNC, riducendo il peso del 40-60%.
• Telai della fusoliera: Connessioni rivettate, utilizzando bulloni Hi-Lok.

Difesa e militare

• Corpi di veicoli blindati: 7075-T6, spessore 10-20 mm, 40% più leggeri dei veicoli in acciaio.
• Castelli del fucile M16: Il peso è solo il 35% delle controparti in acciaio.
• Chiglie per motoscafi: Piastra Alclad 7075-T7351, altamente resistente alla corrosione dell'acqua di mare.

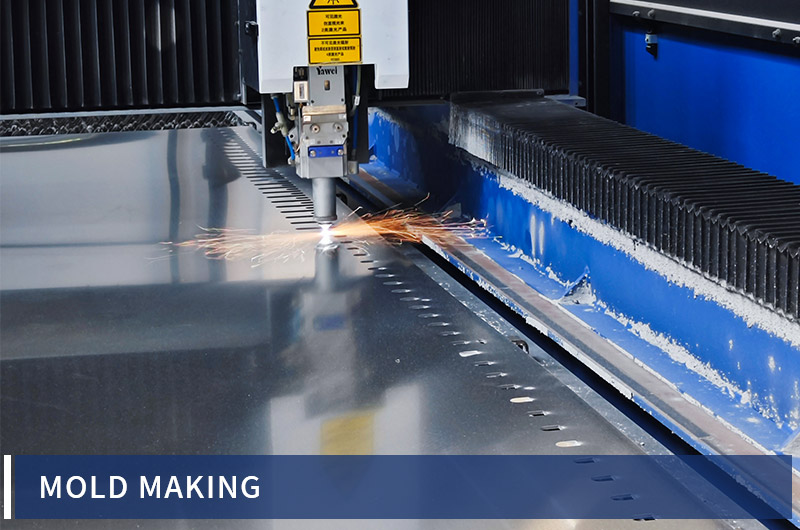

Costruzione di stampi

• Eccellente conducibilità termica: 130 W/(m·K), garantendo un raffreddamento uniforme.
• Elevata velocità di lavorazione: 3-5 volte più veloce rispetto alla lavorazione dell'acciaio.
• Vita utile: In grado di sopportare da 1 a 3 milioni di cicli.

Veicoli a nuova energia (NEV)

• Bracci di controllo delle sospensioni: Riduzione del peso del 40%, portando a una migliore risposta di guida.
• Telai per vassoi batterie: Elevata resistenza ed eccellente resistenza agli urti.
• Vantaggi della riduzione del peso: Ogni 100 kg in meno aggiungono 8-12 km all'autonomia di guida.

Guida alla decisione di acquisto

Quando si acquista il 7075, lo stato fisico e i sistemi di certificazione sono fondamentali quanto il prezzo.

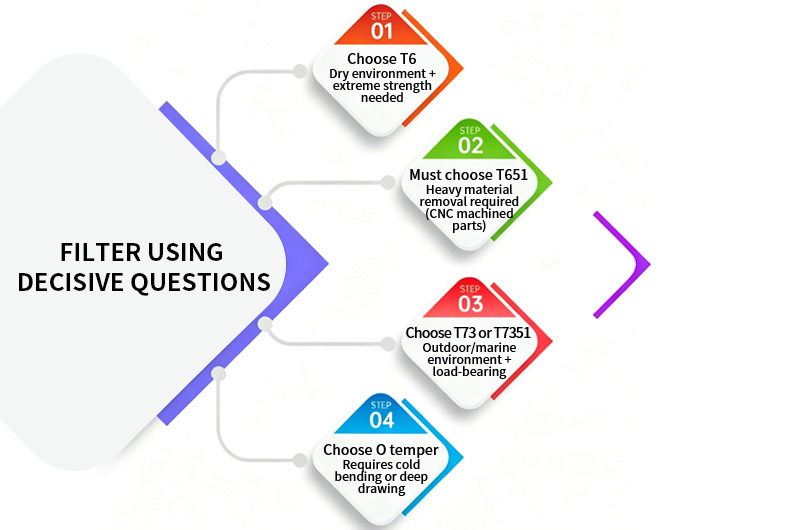

1. Selezione dello stato fisico

• Ambiente secco + necessità di resistenza estrema = Scegliere T6
• Necessaria forte asportazione di materiale (parti lavorate a CNC) = Scegliere obbligatoriamente T651
• Ambiente esterno/marino + portante = Scegliere T73 o T7351
• Richiede piegatura a freddo o imbutitura profonda = Scegliere lo stato O (richiede un nuovo trattamento termico dopo la formatura).

2. Suggerimenti su specifiche e tolleranze

• Spessore: Le piastre standard di medio o grande spessore (6-100 mm) sono le più comuni. Per le piastre oltre i 100 mm, la temprabilità del nucleo è un problema; richiedere un rapporto sul gradiente di durezza (le piastre di alta qualità hanno un calo di durezza di ≤5 HB dalla superficie al nucleo).
• Piastre ultrapiatte: Per apparecchiature ottiche e semiconduttori, richiedere "piastre sottili ultrapiatte" personalizzate (planarità ≤0,1 mm/m²).

3. Checklist per l'audit del fornitore (evitare le insidie)

Per applicazioni di fascia alta (soprattutto aerospaziali/militari), richiedere al fornitore di fornire:

1. Certificato di acciaieria: Verificare il numero di colata/lotto.
2. Rapporti di prova completi: Composizione chimica (spettroscopia) e proprietà meccaniche (prova di trazione).
3. Rapporti NDT: I gradi aerospaziali richiedono il 100% di controlli ad ultrasuoni (UT) per garantire l'assenza di porosità interne o inclusioni.
4. Certificazioni QMS: Come AS9100 (Sistema di qualità aerospaziale), Nadcap (Processi speciali) o dichiarazioni di conformità ASTM B209.

Domande frequenti (FAQ)

D1: Il 7075 può sostituire direttamente l'acciaio Q235 o 45#?

R: Parzialmente. È un sostituto perfetto in scenari di "alleggerimento" sotto carichi di trazione/compressione. Tuttavia, se il componente richiede una rigidità estremamente elevata (resistenza alla flessione) o un'estrema resistenza all'usura superficiale, una sostituzione dimensionale diretta porterà a una maggiore flessione, poiché il modulo elastico del 7075 è solo 1/3 di quello dell'acciaio.

D2: Perché la superficie del 7075 lavorato appare chiazzata e grigiastra?

R: Il 7075 contiene elevate quantità di zinco e magnesio, il che lo rende inadatto per l'anodizzazione decorativa estetica ad alta brillantezza. Se l'aspetto è critico, passare al 6061 o utilizzare un processo di sabbiatura + anodizzazione dura nera/grigio scuro per mascherare il colore naturale del materiale.

D3: Dovrei scegliere il 7075 o il 7050?

R: Se lo spessore della piastra è inferiore a 100 mm, il 7075 offre il miglior rapporto costo-prestazioni. Se si stanno lavorando forgiati aerospaziali o piastre ultraspesse che raggiungono i 150 mm o 200 mm, la resistenza del nucleo del 7075 diminuirà in modo significativo. In tali casi, è necessario scegliere il 7050, che ha una temprabilità (profondità di indurimento) di gran lunga migliore.

D4: Perché la mia piastra T6 appena acquistata si deforma immediatamente sulla macchina CNC?

R: Hai acquistato lo stato fisico sbagliato. Per la lavorazione CNC (in particolare per la rimozione asimmetrica del materiale), devi acquistare lo stato T651 (prestirato per alleviare le tensioni interne). Se un fornitore spaccia il T6 per T651, si deformerà immediatamente al momento della lavorazione. Eseguire sempre una convalida del primo articolo prima della produzione completa.

Parametri tecnici di riferimento rapido

Composizione chimica standard 7075 (GB/T 3190-2020 / ASTM B209)

Proprietà per stato fisico

Riepilogo delle proprietà fisiche

• Densità: 2,81 g/cm³
• Punto di fusione: 477 - 635°C
• Conducibilità termica: 130 W/(m·K)
• Coefficiente di espansione termica: 23,6 × 10⁻⁶/K
• Modulo di elasticità: 71,7 GPa
• Conduttività elettrica: 33% IACS

Equivalenti dei gradi internazionali

• Cina: 7075 / 7A09 (GB/T 3190)
• USA: 7075 (ASTM B209)
• UE: EN AW-7075 (EN 573-3)
• Giappone: A7075 (JIS H4000)

Conclusione

La piastra in alluminio 7075 è un materiale ad altissima resistenza con prestazioni eccezionali. Selezionando correttamente lo stato fisico (T6 per la pura resistenza, T73 per la resistenza alla corrosione), controllando rigorosamente i processi di lavorazione e applicando adeguate misure anticorrosive, gli ingegneri possono sfruttare appieno i suoi vantaggi in termini di leggerezza. Rimane il materiale di scelta assoluta per le applicazioni aerospaziali, militari e di costruzione di stampi di fascia alta.
