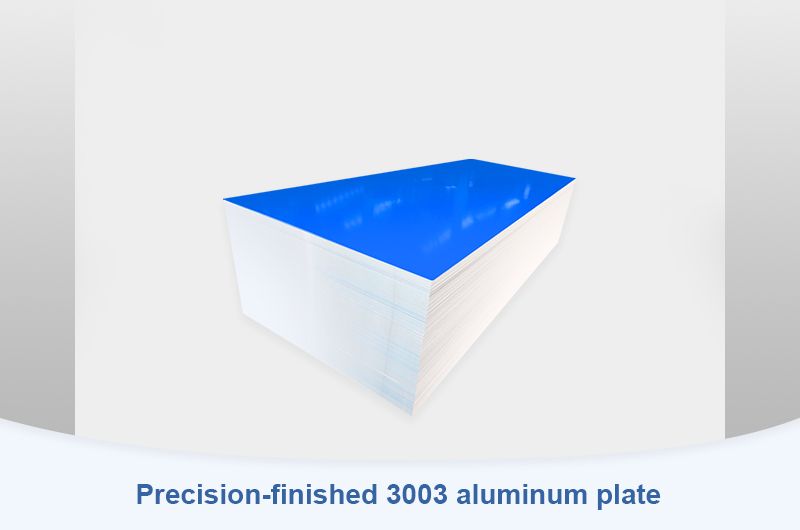

3003アルミニウム

3003アルミニウム合金とは？基本特性

材料の分類

• シリーズ: アルミニウム-マンガン合金 (3000シリーズ)。
• 熱処理性: 非熱処理型。冷間加工（圧延、引抜きなど）によってのみ強度が向上します。
• 別名: 防錆アルミニウム（大気および湿気に対する優れた耐食性を持つため）。

主な利点

• 強度: 純アルミニウムの1100シリーズよりも約20％高い（引張強度は質別に応じて110〜160 MPaの範囲です）。
• 耐食性: 大気および海洋環境での優れた耐食性を持ち、多湿な環境や化学環境に非常に適しています。
• 加工性:
  • 深絞り、スピニング、曲げ加工において優れた成形性を発揮します。
  • 良好な溶接性（TIG、MIG、抵抗溶接、ろう付け）。
  • アルマイト処理、カラー塗装、その他の表面処理に対応。
• 軽量性: 密度: 2.73 g/cm³（炭素鋼の約1/3の重量）。

3003アルミニウムの相当規格

3003アルミニウムシートとコイル：どちらが必要ですか？

3003シートとコイルの化学的および機械的特性は同一です。選択は製造プロセスに完全に依存します：

• 3003アルミニウムシート＆プレート（板）: 平らな状態で納品されます。少量生産、建築用パネル、または極端な厚さ（6mm以上）を必要とする用途に最適です。
• 3003アルミニウムコイル＆ストリップ（条）: 連続したロール状で納品されます。プレス加工、ロール成形、またはHVACフィンの製造など、大量生産の自動化ラインに最適です。

3003の化学成分 (%)

3003の物理的および機械的特性

アルミニウム質別（調質）特性の比較

質別の特性と機械的性質

注: Hの質別は冷間加工によって硬化されたものです。強度の順序は O < H22 < H14 < H18 となります。

業界別の主な用途

新エネルギー車 (EV)

• 製品: バッテリーケース、冷却プレート（3003+4343複合コイル）。
• 推奨質別: H14
• 主な利点: 軽量、電解液に対する優れた耐食性、良好な深絞り加工性。

建築および建材

• 製品: カーテンウォール、屋根用シート、滑り止め階段の踏み板。
• 推奨質別: H22, H24, H14
• 主な利点: 優れた耐候性、美しい外観、PVDFコーティングに最適。

食品・化学設備

• 製品: 貯蔵タンク、配管、反応器のライニング。
• 推奨質別: O (焼鈍)
• 主な利点: 無毒性、清掃が容易、化学的劣化に強い。

家電製品

• 製品: ノンスティック調理器具、冷蔵庫パネル、HVACフィン。
• 推奨質別: H14
• 主な利点: 優れた熱伝導性、良好な成形性。

輸送およびパッケージング

• 製品: トレーラーのサイドパネル、コンテナパネル、タンカーのシェル。
• 推奨質別: H14, H18
• 主な利点: 高強度、良好な耐候性、軽量。

電力設備

• 製品: 変圧器のハウジング、ヒートシンク。
• 推奨質別: H18
• 主な利点: 効果的なEMIシールド、効率的な放熱性。

3003シートおよびプレートの仕様と在庫

標準製造仕様

• 厚さ: 0.2 mm ~ 250 mm (シート・コイル: ≤6 mm; プレート: >6 mm)
• 幅: 150 mm ~ 2,650 mm (カスタムスリット加工可能)
• 標準シートサイズ: 1,000 × 2,000 mm, 1,220 × 2,440 mm (4×8 ft), 1,500 × 3,000 mm (5×10 ft)
• 規格: ASTM B209, AMS 4008, EN AW-3003, DIN 3.0517

在庫のある3003アルミニウムシートおよびプレート

3003と他の合金の比較：どちらを選ぶべきか？

加工および処理のガイドライン

成形プロセス

深絞り加工

• 推奨質別: O (焼鈍)
• 主要パラメータ: 絞り比 ≤2.5、ダイス半径 ≥4t
• 制限事項: H18質別は割れのリスクがあるため不可。

スピニング加工（へら絞り）

• 推奨質別: O / H14
• 主要パラメータ: 300–800 RPM、送り 0.3–1.2 mm/rev
• 制限事項: 1パスあたりの変形量 ≤40%。

曲げ加工 / ブレーキプレス

• 推奨質別: H14 / H22
• 主要パラメータ: 最小曲げ半径 = 1.5t (圧延方向に対して垂直)。
• 制限事項: H18は最小2.0tの曲げ半径が必要です。

打ち抜き加工 ＆ プレス加工

• 推奨質別: すべて（H14はきれいな切断面を提供）
• 主要パラメータ: ダイクリアランス 8–12%t。
• 制限事項: 穴の直径が材料の厚さより小さい場合は、焼鈍を行ってください。

溶接プロセス

TIG溶接

• 溶加材: ER4043を推奨。
• パラメータ: DCEN, 80–150A (厚さ2–6 mmの場合)。
• シールドガス: アルゴン (Ar) 純度99.99%以上。
• 溶接部強度保持率: 85–90%。

MIG溶接

• 溶加材: ER5356 または ER4043。
• パラメータ: 180–260A, 22–28V。
• シールドガス: アルゴン ＋ 25%ヘリウムの混合ガス（厚板用）。
• 溶接部強度保持率: 80–85%。

抵抗溶接

• 適合性: 3003シートに非常に適しています。
• パラメータ: 電極加圧力 1.5–4 kN、溶接時間 0.1–0.5秒。
• 溶接部強度保持率: 70–75%。

表面処理

アルマイト処理（陽極酸化）

• 主要パラメータ: H₂SO₄濃度 180 g/L、温度 18°C、電流密度 1.2 A/dm²。
• 注意: マンガンを含有しているため、アルマイトの色が1100シリーズに比べてわずかに灰色がかって見える場合があります。

粉体塗装 ＆ PVDFコーティング

• 前処理: クロメート処理により強力な密着性を確保。
• 結果: 建築用カラーアルミコイルの優れた密着性を実現。

ヘアライン（ブラッシュ）仕上げ

• プロセス: 専門的かつ効率的な表面ブラッシング設備。
• 用途: 家電製品や装飾用のインテリアパネルに広く使用されています。

特殊な3003製品タイプ

3003アルミニウム縞板（チェッカープレート）

• ベース合金: 3003-H22/H24
• 厚さ: 1.5–10 mm
• 幅: 1,000–1,500 mm (カスタム ≤2,500 mm)
• 長さ: 2,000–6,000 mm (標準: 1,220×2,440 mm)
• パターン: ダイヤモンド、5本線 (高さ 0.8–1.5 mm)
• 滑り抵抗: クラスA (階段やトレーラーに最適)

3003ろう付けクラッド板＆コイル

• タイプ: 3003コアに4343または4045ろう付け合金をクラッド。
• クラッド率: 8% – 15%
• 厚さ: 0.3–6.0mm (一般的: 0.5/0.8/1.0 mm)
• ろう付け温度: 575–620°C。
• 用途: 自動車用ラジエーター、HVAC熱交換器。

3003ハニカムパネル＆箔

• 表面および裏面シート: 3003-H18 / H24
• コア箔: 0.04 - 0.05 mm 3003アルミニウム箔
• 特性: 密度 ~3.8 kg/m²、非常に高い圧縮強度。
• 表面処理: アルマイト、ミルフィニッシュ、鏡面。
• 用途: 航空機の内装、建築用の間仕切り。

PVDF/PE カラーコーティングアルミニウムコイル＆シート

• 合金: 3003
• コーティング: PVDF または PE (20–30 μm)
• 性能: QUVエージング試験 ≥2,000時間、耐退色性、ΔE ≤1.5。
• 用途: 建築用カーテンウォール、アルミ複合パネル（ACP）、屋根。

Worthwillの品質管理システム

当社のシートおよびコイルの主なQCチェックポイント：

認証: ISO 9001, IATF 16949 (自動車), AS9100 (航空宇宙).

輸出ロジスティクスとパッケージング

カスタマイズサービス

標準外の要件に対する専門的な製造を提供しています：

• 極薄プレートおよび箔 (0.04–0.5 mm)
• 極厚プレート (最大150 mm)
• 超広幅コイルおよびプレート (最大2,650 mm)
• 特大構造用プレート (例: 6 m × 20 m)
• カスタムコイルスリット加工および定尺カットサービス。
