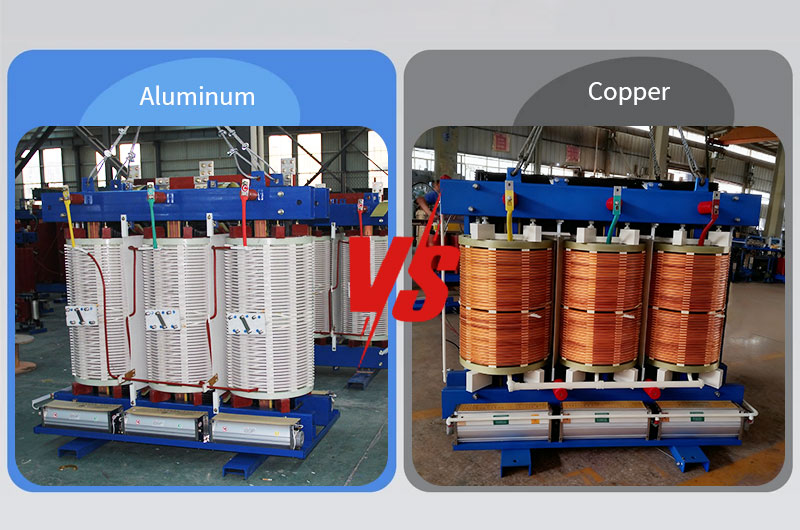

Bobinados de transformador de cobre vs. aluminio

Introducción: la batalla de los conductores

En los campos de la ingeniería eléctrica y la distribución de energía, pocos debates han durado tanto como la elección de los materiales para los bobinados de los transformadores: la batalla de décadas entre el cobre (Cu) y el aluminio (Al). Las compañías eléctricas, los contratistas de ingeniería, adquisiciones y construcción (EPC) y los administradores de instalaciones han sopesado constantemente los pros y los contras de estos dos metales conductores.

Tradicionalmente, el cobre ha sido el indiscutible "rey de los conductores", con aplicaciones que se remontan a los primeros dispositivos electromagnéticos. Sin embargo, el panorama ha cambiado drásticamente en los últimos 30 años: el aluminio es ahora la opción principal para los transformadores de distribución en América del Norte y está ganando rápidamente cuota de mercado a nivel mundial.

Como fabricante especializado en tiras y láminas de aluminio para bobinados de transformadores, Worthwill se encuentra en el corazón de la cadena de suministro, siendo testigo de primera mano de los datos sin procesar, las tendencias de fabricación y el rendimiento real.

Este artículo va más allá de los conceptos erróneos superficiales, profundizando en las propiedades físicas, la economía y las prácticas de ingeniería de los materiales de bobinado para ayudarle a tomar decisiones informadas para su infraestructura eléctrica.

Parte 1: rendimiento, tamaño y propiedades físicas

Para comprender la lógica detrás de la elección del aluminio frente al cobre, debemos mirar más allá de los datos de conductividad superficial y llegar a la esencia del diseño de los transformadores.

1. Conductividad y eficiencia: cambiando "tamaño" por "rendimiento"

Concepto erróneo y verdad: Si bien la conductividad del cobre (100% IACS) es de hecho significativamente mayor que la del aluminio (aproximadamente 61% IACS), esto no significa necesariamente que los transformadores de cobre sean más eficientes.

Equivalencia de ingeniería: Los ingenieros que diseñan bobinados de aluminio aumentan el área de la sección transversal del conductor en aproximadamente un 66% (1, 6 veces).

Conclusión: A través de la compensación del área de la sección transversal, la capacidad de transporte de corriente y la resistencia de los bobinados de aluminio son matemáticamente equivalentes a las del cobre, y sus niveles de eficiencia energética son consistentes, cumpliendo plenamente con los mismos estándares internacionales.

2. Peso y densidad: las ventajas centrales del aluminio

Diferencias físicas: La densidad del aluminio (2, 7 g/cm³) es solo aproximadamente 1/3 de la del cobre (8, 96 g/cm³).

Resultado liviano: Incluso con un aumento del 66% en el volumen del conductor, el peso total sigue siendo solo la mitad del de un bobinado de cobre equivalente.

Beneficios prácticos:

• Costos reducidos: Disminuye los requisitos de carga en la base, el techo y las estructuras de soporte.
• Construcción conveniente: Reduce las dificultades de transporte, disminuye la dependencia de equipos de elevación pesados y hace que la instalación sea más segura.

3. Características térmicas: mayor resistencia a la sobrecarga

Capacidad de almacenamiento de calor: El calor específico del aluminio (0, 214) es más del doble que el del cobre (0, 092).

Ventajas prácticas: Al enfrentar el arranque de motores o picos de corriente a corto plazo, el aluminio absorbe más calor por unidad de peso sin aumentar rápidamente su temperatura. Esta "inercia térmica" proporciona un mejor margen de seguridad para los transformadores en comparación con el cobre.

4. Volumen y espacio: el único compromiso

Compensación de tamaño: Debido a su mayor área de sección transversal, los bobinados de aluminio son de hecho un poco más grandes que los de cobre.

Aplicabilidad: La mayoría de las carcasas de transformadores estándar ya tienen espacio reservado, por lo que los bobinados de aluminio generalmente no afectan las dimensiones externas. Solo en escenarios especiales con espacio extremadamente limitado, el tamaño compacto de los bobinados de cobre se convierte en una ventaja decisiva.

Parte 2: realidad económica

Como proveedor, Worthwill comprende que la principal exigencia de sus clientes (fabricantes de transformadores y usuarios finales) es el control de costos. La economía de la fabricación de transformadores favorece en gran medida al aluminio.

1. Estabilidad de los precios de las materias primas

El cobre se clasifica como un metal industrial "semiprecioso", y su precio fluctúa drásticamente debido a la demanda de la electrónica de consumo, los vehículos eléctricos (EV) y la industria de la construcción a nivel mundial:

• Volatilidad de precios: Las importantes fluctuaciones en el precio del cobre dificultan que los fabricantes de transformadores pronostiquen costos y ofrezcan cotizaciones estables a las compañías eléctricas.
• Estabilidad del aluminio: Los recursos de aluminio son abundantes y sus fluctuaciones de precios son mucho menores que las del cobre.

Por lo general, los transformadores con bobinado de aluminio de la misma eficiencia son entre un 20% y un 30% más baratos que los de bobinado de cobre. Para proyectos grandes (como plantas de energía solar que requieren 50 transformadores o nuevos desarrollos residenciales), este ahorro es sustancial.

2. Consideraciones sobre el valor de la chatarra

Algunos defensores del cobre argumentan que los transformadores de cobre tienen un mayor valor como chatarra cuando llegan al final de su vida útil (aproximadamente 30 años después). Sin embargo, desde la perspectiva del Valor Actual Neto (VAN), el ahorro de costos inmediato al elegir el aluminio supera con creces el valor potencial de la chatarra de cobre décadas después: invertir los ahorros iniciales produce un rendimiento mucho mayor que esperar para vender cobre reciclado en 2050.

Parte 3: desmintiendo mitos (confiabilidad y seguridad)

Las percepciones negativas sobre los conductores de aluminio se remontan a los problemas de cableado derivado residencial en las décadas de 1960 y 1970. Es crucial distinguir claramente entre el cableado residencial antiguo y los bobinados de transformadores industriales modernos:

Mito 1: "Las conexiones de aluminio son propensas a aflojarse y causar incendios."

La realidad: El coeficiente de expansión térmica del aluminio (23×10⁻⁶) es más alto que el del cobre (16, 6×10⁻⁶). En el pasado, un diseño inadecuado de los conectores provocaba el aflojamiento de las juntas durante los ciclos térmicos.

Soluciones modernas: Hoy en día, los fabricantes utilizan sistemas de conexión diseñados específicamente para el aluminio.

• Arandelas de Worthwill: Las arandelas de resorte de alta presión mantienen una presión constante sobre la junta, absorbiendo la expansión y contracción térmica sin aflojarse.
• Soldadura por presión en frío: Worthwill ha visto cómo los clientes adoptan la tecnología de soldadura por presión en frío protegida por gas inerte para crear una unión metálica perfecta, eliminando por completo el riesgo de falla de la junta.

Mito 2: "El aluminio se corroe fácilmente."

La realidad: Ambos metales se oxidan.

• Corrosión del cobre: El cardenillo (óxido de cobre) formado por la oxidación del cobre se difunde gradualmente hacia adentro, causando una corrosión continua si no se sella.
• Corrosión del aluminio: Cuando el aluminio se expone al aire, forma instantáneamente una película densa de óxido de aluminio (Al₂O₃). Esta película es un excelente aislante que protege eficazmente el metal de una mayor corrosión.

La solución de ingeniería: En la fabricación de transformadores, las juntas se limpian y se recubren con compuestos antioxidantes (como Penetrox), o se sueldan en un entorno de gas inerte. Una vez sellado en la resina de un transformador de tipo seco o en el aceite aislante de un transformador sumergido en aceite, el proceso de oxidación se detiene por completo.

Mito 3: "El aluminio tiene baja resistencia y no puede soportar corrientes de cortocircuito."

La realidad: El cobre tiene una mayor resistencia a la tracción. Sin embargo, la resistencia a los cortocircuitos depende del diseño de la bobina, no solo de la resistencia del material.

La solución: Al utilizar láminas de aluminio para bobinados de transformadores (bobinado de chapa) en lugar de alambre redondo, las fuerzas axiales de cortocircuito prácticamente se eliminan. El bobinado de chapa distribuye la tensión de manera uniforme en todo el ancho de la bobina. Esto hace que los transformadores bobinados con lámina de aluminio sean increíblemente robustos contra los choques mecánicos.

Parte 4: rendimiento de fabricación y procesamiento

Desde la perspectiva de la producción en fábrica, el aluminio ofrece importantes ventajas de procesamiento, un punto fuerte de la experiencia en ciencia de materiales de Worthwill.

1. Facilidad de bobinado

El aluminio es más blando y maleable que el cobre:

• Resiliencia: Al enrollar bobinas, el alambre de cobre tiende a "retroceder", lo que requiere mayor tensión y abrazaderas complejas para su fijación; el aluminio se adapta fácilmente a la forma de la bobina.
• Integridad del aislamiento: La flexibilidad del aluminio reduce los daños al papel aislante o al barniz durante el bobinado.

2. El auge del bobinado de tiras/láminas

La tira de aluminio se ha convertido en el material estándar en los transformadores de distribución de baja tensión modernos. Worthwill se especializa en la producción de tiras de aluminio de aleación de las series 1050, 1060 y 1350 con bordes de corte de precisión:

¿Por qué elegir tiras de aluminio para el bobinado de transformadores? Reemplazar el alambre redondo con tiras anchas de aluminio elimina los "vacíos" en los bobinados, mejora el factor de llenado y logra una distribución de calor más uniforme, evitando "puntos calientes" que conducen al envejecimiento del aislamiento.

3. Vida útil del aislamiento

La vida útil de un transformador está determinada por el sistema de aislamiento (papel, resina epoxi o barniz aislante), no por los materiales metálicos. Dado que los transformadores de aluminio y de cobre tienen el mismo límite de aumento de temperatura de diseño (por ejemplo, 65 °C por encima de la temperatura ambiente), sus tasas de envejecimiento del aislamiento son consistentes. La esperanza de vida de los transformadores de aluminio (20-30 años) es exactamente la misma que la de los de cobre.

Parte 5: escenarios de aplicación: ¿cómo elegir?

Si bien abogamos por el aluminio, también estamos de acuerdo con el principio de "adaptar la solución al problema":

Escenario A: áreas donde el aluminio sobresale (opción principal)

El aluminio es la solución óptima para el 90% de los escenarios generales, que incluyen:

• Distribución de energía: Transformadores montados en postes y en plataformas
• Edificios comerciales: Escuelas, centros comerciales, parques empresariales
• Energía renovable: Parques solares y eólicos (proyectos sensibles al presupuesto que requieren grandes cantidades de equipos)
• Ventajas: En entornos exteriores o de salas eléctricas, el ligero aumento en el tamaño de los transformadores de aluminio tiene poco impacto, pero la ventaja de costos es significativa.

Escenario B: escenarios aplicables para el cobre

El cobre solo es superior en escenarios de nicho específicos:

• Espacio extremadamente limitado: Para los transformadores que deben instalarse en huecos de ascensores o recintos reservados en equipos antiguos, el tamaño compacto del cobre es indispensable.
• Entornos extremadamente corrosivos: Aunque el aluminio funciona bien, a veces se prefiere el cobre en plantas químicas altamente ácidas o entornos marinos (después de un tratamiento especial) (los equipos de aluminio sellados también son aplicables).
• Las especificaciones impulsan el mercado: Algunos ingenieros tradicionales aún prefieren especificar "solo cobre" en las especificaciones técnicas (¡recomendamos actualizar dichas especificaciones para permitir el uso de aluminio!).

Parte 6: ¿cómo identificar los materiales de los bobinados de transformadores?

Para determinar el tipo de bobinado en el sitio, consulte las siguientes técnicas profesionales:

Verifique la placa de características:

• Busque el código del modelo: En muchas regiones, la letra "L" indica aluminio (por ejemplo, S11-M-100/10-L)
• La ausencia de "L" puede indicar cobre, pero se deben verificar los datos del fabricante.
• Algunas placas de características indican directamente "Conductor: Aluminio" o "Conductor: Cobre"

Comparación de peso: Compare el peso del equipo con la hoja de datos: Si el peso real es significativamente más ligero que el valor de catálogo para un transformador de cobre estándar, es probable que sea un bobinado de aluminio.

Inspección visual (solo en áreas seguras):

• Si puede ver los terminales, los terminales de cobre son de color rojizo/naranja. Los terminales de aluminio son de color plateado/gris.
• Muchos terminales de cobre están estañados (color plata) para protegerlos contra la corrosión; la superficie se puede raspar ligeramente cuando no está energizada para revelar el color del metal base.

Parte 7: las ventajas de Worthwill

Como fabricante líder, Worthwill es clave para garantizar el funcionamiento confiable de los transformadores de aluminio: la calidad del transformador comienza con la calidad de los materiales de bobinado.

Las tiras de aluminio de baja calidad pueden tener rebabas en los bordes de corte, y estos bordes afilados pueden perforar la capa de aislamiento, provocando un cortocircuito.

Worthwill ofrece:

• Bordes sin rebabas: Equipos de corte de precisión avanzados aseguran bordes lisos y redondeados en la tira de aluminio utilizada en los transformadores, evitando la concentración del campo eléctrico y protegiendo la capa de aislamiento.
• Aleaciones de alta pureza: El estricto control sobre la composición química de las aleaciones de las series 1000 y 1350 garantiza una conductividad estable (mínimo 61, 5% IACS en estado blando).
• Tamaños personalizados: El grosor y el ancho se pueden ajustar según las necesidades del cliente, ayudando a los diseñadores de transformadores a optimizar la ventana del núcleo para lograr la máxima eficiencia.

Al comprar transformadores, es crucial consultar con el proveedor sobre la fuente de los materiales de bobinado. El uso de tiras de aluminio de alta calidad de Worthwill garantiza una estructura mecánica robusta de la bobina y un alto rendimiento eléctrico.

Conclusión: el veredicto final

La competencia entre el aluminio y el cobre ya no es una batalla de calidad, sino un choque de percepción y datos.

Hechos clave:

• Los transformadores de aluminio fabricados según los estándares modernos ofrecen la misma confiabilidad que los transformadores de cobre.
• Son más rentables, ahorrando entre un 20% y un 30% en la inversión inicial.
• Menor peso, lo que simplifica la instalación.
• Excelente capacidad de almacenamiento de calor y resistencia a corrientes de sobretensión.

Si bien el cobre todavía tiene un lugar en escenarios con espacio limitado, el aluminio se ha convertido legítimamente en la opción principal para los transformadores de distribución.

Worthwill está comprometido a proporcionar soluciones de aluminio de primer nivel para la industria energética. Ya sea que sea un fabricante que busca láminas de aluminio de alta calidad para bobinados de transformadores o un gerente de proyecto estableciendo especificaciones técnicas, puede confiar en la confiabilidad y eficiencia del aluminio.

¿Listo para optimizar la producción de transformadores? Póngase en contacto con Worthwill hoy mismo para conocer nuestras soluciones de tiras y láminas de aluminio de primera calidad y trabajar juntos para construir un futuro energéticamente eficiente para la electricidad.

Preguntas frecuentes (FAQ)

P: ¿Son los transformadores de cobre más eficientes que los de aluminio?

R: No necesariamente. La eficiencia está determinada por los estándares de diseño (como el estándar 2016 del Departamento de Energía de EE. UU. o la eficiencia energética de Nivel 2). Los transformadores de aluminio que cumplen con este estándar tienen el mismo rendimiento de consumo de energía que los de cobre, logrado simplemente aumentando el volumen del conductor.

P: ¿Es la vida útil de los transformadores de aluminio comparable a la de los transformadores de cobre?

R: Sí. La vida útil del transformador está determinada por el sistema de aislamiento. Dado que ambos tienen el mismo límite de aumento de temperatura, su vida útil es de más de 20 años.

P: ¿Se pueden conectar los cables de cobre utilizados en la construcción a transformadores de aluminio?

R: Sí. Los terminales estándar de la industria son de tipo adaptador doble (marcados como AL/CU), generalmente hechos de aluminio estañado, que pueden conectar de manera segura cables de cobre y aluminio, evitando la corrosión galvánica.

P: ¿Por qué algunos ingenieros todavía insisten en usar cobre?

R: A menudo esto se debe a la adherencia a las especificaciones técnicas tradicionales o a la falta de conocimiento actualizado sobre el rendimiento de las aleaciones de aluminio modernas y las tecnologías de conexión. Educar a las partes interesadas sobre las ventajas de costo/rendimiento del aluminio generalmente puede cambiar sus decisiones.

Descargo de responsabilidad: Este artículo es solo para fines informativos. Al especificar el equipo, consulte la hoja de datos del fabricante y los códigos eléctricos locales.
