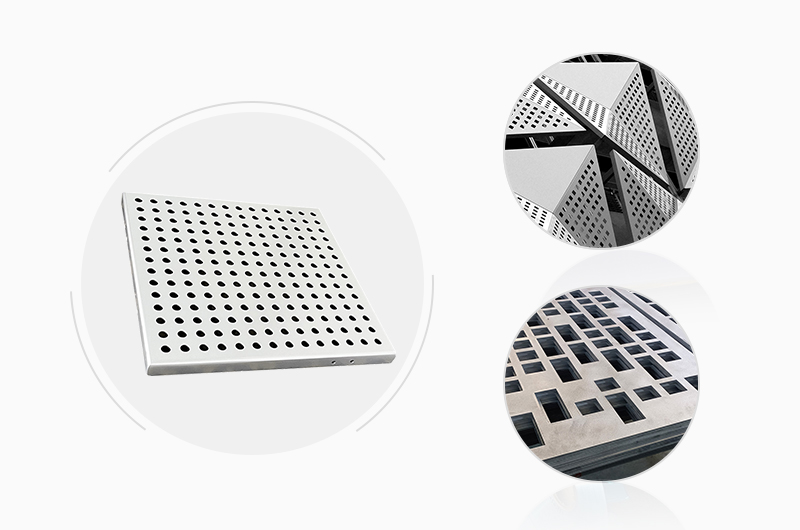

¿Qué es una lámina y panel de aluminio perforado?
Una lámina y panel de aluminio perforado es una lámina de aluminio cuya superficie ha sido procesada con orificios regulares o irregulares mediante tecnologías como punzonadoras CNC, prensas de estampado y corte láser. En esencia, es una forma de ingeniería artística en metal que logra funciones como transmisión de luz, ventilación y absorción acústica a través de perforaciones diseñadas con precisión.
Los paneles de aluminio perforado se utilizan ampliamente en los sectores de la construcción, la industria y la decoración — desde fachadas de edificios y techos suspendidos hasta barreras acústicas y carcasas de equipos — gracias a su excelente relación resistencia-peso, resistencia a la corrosión y flexibilidad de diseño.
Características principales
- Ligera y de alta resistencia: Una lámina de aluminio sólida de 3 mm de espesor pesa aproximadamente 8,1 kg/m²; con la perforación, el peso real es aún menor, lo que reduce significativamente la carga estructural. La resistencia a la tracción varía de 100 a 280 N/mm² según la aleación.
- Resistente a la intemperie e ignífuga: Los recubrimientos de fluorocarbono (PVDF) o en polvo proporcionan una excelente resistencia a la corrosión, estabilidad UV y clasificación de fuego Clase A (incombustible).
- Alta plasticidad: Se puede procesar en formas planas, curvas, plegadas, onduladas y otras configuraciones complejas para adaptarse a cualquier diseño arquitectónico.
- Permeable a la luz y al aire: Las perforaciones mantienen la permeabilidad visual del espacio, permitiendo la entrada de luz natural y flujo de aire mientras proporcionan sombra y privacidad.
- Optimización acústica: Combinados con materiales de respaldo absorbentes de sonido (lana de roca / lana de vidrio), los paneles perforados pueden reducir el ruido entre 15 y 25 dB.
- Arte de luz y sombra: Las perforaciones filtran la luz solar para crear efectos dinámicos de luz y sombra que cambian a lo largo del día.
- 100 % reciclable: El aluminio es infinitamente reciclable, lo que convierte a las láminas perforadas en una opción ambientalmente responsable.
¿Cómo se fabrican las láminas de aluminio perforado?
Los métodos de perforación más comunes incluyen el punzonado CNC, el estampado y el corte láser. Cada método tiene ventajas específicas según el volumen de producción, la precisión y la complejidad del diseño.
Worthwill utiliza principalmente máquinas de punzonado CNC y combinadas para la producción en grandes volúmenes y patrones repetitivos. Para diseños personalizados únicos, obras artísticas complejas o formas especiales, empleamos corte por chorro de agua o láser con precisión milimétrica.
¿Qué es la tasa de perforación?
La tasa de perforación (también llamada porcentaje de área abierta) es la relación entre el área total de los orificios y el área total de la zona perforada. Es un parámetro clave que afecta directamente la transparencia visual, la eficiencia de ventilación, la ganancia de calor solar y el rendimiento acústico de una fachada de aluminio perforado.
La tasa de perforación máxima práctica es aproximadamente del 60 %. Superar este valor compromete la planitud y la integridad estructural de la lámina y puede requerir un posicionamiento secundario durante el procesamiento. Las láminas de más de 1500 × 3000 mm con altas tasas de perforación también requieren pasos de procesamiento adicionales.
- Fórmula: (Área total de orificios ÷ Área total de la lámina de aluminio) × 100 %
- Función: Determina la transmisión de luz, la tasa de ventilación, la absorción acústica y la densidad visual general.
- Límite práctico superior: ~60 % (tasas más altas requieren posicionamiento secundario y pueden afectar la planitud).
¿Qué es el diámetro de orificio?
El diámetro de orificio se refiere al diámetro (o dimensión equivalente) de cada perforación. Junto con el paso (distancia entre centros) y el patrón de disposición, el diámetro de orificio controla la claridad visual, la transmisión de luz y el carácter estético del panel — los diámetros más pequeños crean una apariencia delicada similar a un tejido, mientras que los más grandes ofrecen un aspecto audaz y abierto.
La especificación más popular es un diámetro de orificio de 6 mm con un paso de 9 mm (distancia entre centros en patrón escalonado a 60°), lo que produce aproximadamente un 40 % de área abierta.
- Rango: de 0,5 mm a 25 mm (la micro perforación puede llegar hasta 0,5 mm).
- Impacto: Combinado con el paso y la disposición de los orificios, controla la transparencia visual, el flujo de aire, el comportamiento acústico y la resistencia estructural.
Especificaciones y tamaños de Worthwill
Worthwill ofrece una gama completa de láminas y paneles de aluminio perforado. A continuación se presenta un resumen de nuestras capacidades estándar — las especificaciones personalizadas son siempre bienvenidas.
- Aleaciones: 1060, 1100, 3003, 5005, 5052, 6061, 6063
- Tipos de orificios: Circulares, ovalados, cuadrados, ranurados, hexagonales, patrones decorativos, orificios de forma personalizada
- Diámetros comunes de orificios: 1/16 pulg (1,6 mm), 1/8 pulg (3,2 mm), 1/4 pulg (6,35 mm)
- Rangos de diámetro de orificios: Micro orificios (0,5–2,0 mm), orificios estándar (2,0–10,0 mm), aberturas grandes (10,0–25,0 mm)
- Tamaños estándar de lámina: 1000 × 2000 mm, 1220 × 2440 mm (4 pies × 8 pies), 1250 × 2500 mm, tamaños personalizados disponibles
- Espesor: 0,2 mm – 10 mm
- Tratamientos de superficie: Pulido, cepillado, anodizado, recubrimiento en polvo, recubrimiento PVDF (fluorocarbono), pintado, chorro de arena
- Normas: ASTM B209, EN 485, EN 573, JIS H4000, AMS QQ-A-250/2
- Certificaciones: ISO 9001:2015, SGS, RoHS, REACH, CE, cumplimiento ASTM
Los patrones y formas de perforación personalizados se producen mediante máquinas CNC, láser e hidroabrasivas con precisión milimétrica. También se pueden lograr infinitas variedades de diseños de paneles plegados y perforados para satisfacer las visiones arquitectónicas más exigentes.
Clasificación de láminas y paneles de aluminio perforado
Los productos de aluminio perforado pueden clasificarse de múltiples maneras: por sustrato, forma de orificio, patrón de disposición, espesor, tecnología de perforación, tratamiento de superficie y geometría general del panel. Comprender estas clasificaciones le ayudará a seleccionar el producto óptimo para su proyecto.
Por sustrato de aluminio
- Láminas perforadas de aluminio de alta pureza (≥ 99,5 % Al)
- Láminas perforadas de aluminio puro (serie 1xxx)
- Láminas perforadas de aleación de aluminio (series 3xxx, 5xxx, 6xxx)
- Paneles perforados de aluminio compuesto (núcleo PE / FR)
- Láminas perforadas de aluminio plaqueado
Por forma de orificio
- Láminas y paneles con orificios redondos
- Láminas y paneles con orificios ovalados
- Láminas y paneles con orificios oblongos
- Láminas y paneles con orificios cuadrados
- Láminas y paneles con orificios rectangulares
- Láminas y paneles con orificios ranurados
- Láminas y paneles con orificios hexagonales
- Láminas y paneles con orificios en forma de diamante
- Láminas y paneles con orificios triangulares
- Láminas con orificios en forma de cruz
- Láminas y paneles con orificios en forma de flor de ciruelo
- Láminas y paneles con orificios en forma de escama de pez
- Láminas y paneles con orificios en forma de estrella
- Láminas y paneles con orificios de patrón decorativo
- Láminas y paneles con orificios de forma personalizada
Por disposición de orificios
- Perforación escalonada a 60° (la más común)
- Perforación escalonada a 45°
- Perforación recta (90°)
- Perforación en patrón diagonal
- Patrones personalizados / paramétricos
Por espesor de lámina
- Calibre delgado (0,2 mm – 1,5 mm): techos interiores, luminarias, pantallas decorativas
- Calibre medio (1,5 mm – 3,0 mm): revestimiento de fachadas, tabiques, señalización
- Calibre grueso (3,0 mm – 10,0 mm): barreras acústicas, protecciones industriales, pisos de pasarelas
Por tecnología de perforación
- Láminas y paneles perforados por punzonado CNC
- Láminas y paneles perforados por estampado
- Láminas y paneles perforados por láser
- Láminas y paneles micro perforados
- Láminas y paneles perforados conformados (en relieve)
- Láminas y paneles perforados de uso pesado
- Láminas y paneles perforados ultradelgados
- Láminas y paneles perforados por electroerosión por hilo (EDM)
Por tratamiento de superficie
- Láminas y paneles perforados anodizados
- Láminas y paneles perforados con recubrimiento en polvo
- Láminas y paneles perforados con recubrimiento PVDF (fluorocarbono)
- Láminas y paneles perforados pintados / esmaltados al horno
- Láminas y paneles perforados cepillados
- Láminas y paneles perforados pulidos / espejo
- Láminas y paneles perforados estampados en relieve
- Láminas y paneles perforados con impresión por transferencia de imitación madera
- Láminas y paneles perforados sin acabado (mill finish)
Por geometría del panel
Láminas y paneles de aluminio perforado planos
Las láminas perforadas planas presentan orificios en un solo plano, proporcionando una superficie limpia y uniforme. Su geometría plana permite la disposición libre de los orificios — incluyendo patrones complejos y gradientes — lo que las hace ideales para diseños de fachadas con patrones. Esta es la forma más común de panel de aluminio perforado.
- La superficie plana permite la disposición libre de orificios, ideal para diseños con patrones y gradientes
- Visualmente transparente, no bloquea la visión lateral, mejorando la integridad del edificio
- Fácil instalación con sistemas estándar de clips o soportes
Láminas y paneles perforados plegados
Los paneles perforados plegados utilizan pliegues estratégicos para aumentar la rigidez estructural, reducir la necesidad de subestructura y crear efectos arquitectónicos tridimensionales impactantes.
- El plegado aumenta el espesor estructural efectivo, mejorando considerablemente la resistencia y la rigidez
- Reduce el número de montantes verticales, uniones y estructuras de soporte — ahorro en materiales y mano de obra
- Disponibles en perfiles cóncavo-convexos y en zigzag, con profundidad y ángulo ajustables
Láminas y paneles de aluminio perforado ondulados
Los paneles perforados ondulados se forman mediante curvado de arco sobre la base de láminas plegadas, produciendo una superficie fluida y ondulante. Este diseño mantiene las ventajas estructurales de los paneles plegados al tiempo que ofrece efectos visuales más suaves y orgánicos.
- El curvado crea un contorno superficial fluido y suavizado
- Produce una atmósfera brumosa y semitransparente con ricos patrones cambiantes de luz y sombra
- Los contornos suavizados se integran naturalmente con la arquitectura y el paisaje circundante
- La curvatura aumenta la profundidad estructural, proporcionando alta resistencia con menos montantes de soporte
Precio de las láminas de aluminio perforado
El precio de las láminas de aluminio perforado está influenciado por varios factores clave:
- Precio del lingote de aluminio: Como commodity, el precio base del lingote de aluminio fluctúa con los mercados globales y afecta directamente al coste de la lámina.
- Grado de aleación: Las aleaciones de mayor rendimiento (p. ej., 5052, 6061) cuestan más que el aluminio puro (1060, 1100).
- Espesor de la lámina: Las láminas más gruesas requieren más materia prima y, por lo tanto, cuestan más por metro cuadrado.
- Complejidad de la perforación: Los patrones personalizados, los orificios muy pequeños o las altas tasas de perforación requieren más tiempo de mecanizado y precisión, lo que aumenta los costes de procesamiento.
- Tratamiento de superficie: Los acabados avanzados como el recubrimiento PVDF o el anodizado incrementan el precio final.
- Volumen del pedido: Los volúmenes mayores se benefician de economías de escala y precios unitarios más bajos.
Contacte con Worthwill para obtener un presupuesto detallado adaptado a sus requisitos específicos.
Aplicaciones típicas de las láminas de aluminio perforado
Paneles de aluminio perforado para fachadas de edificios
Los paneles de aluminio perforado para fachadas se fabrican con aluminio puro o aleaciones de aluminio mediante punzonado de precisión. Con una amplia diversidad de tipos de orificios, un amplio rango de espesores, excelente permeabilidad a la luz y al aire, y una durabilidad sobresaliente, se han convertido en una de las opciones más populares para los sistemas de muro cortina modernos.
- Formas comunes de orificios: Redondos, cuadrados, rectangulares, de diamante, hexagonales, triangulares, ranurados y orificios con patrones personalizados
- Aleaciones comunes: 1060, 1100, 3003
- Espesor: de 0,2 mm a 10 mm; el rango típico para muros cortina es de 1,5 mm a 6,0 mm
- Diseño flexible: El efecto general de la fachada se puede ajustar con precisión modificando el patrón, la disposición y la densidad de los orificios
- Tratamientos de superficie: Pintado PVDF (fluorocarbono), recubrimiento en polvo, anodizado, impresión por transferencia de imitación madera, etc.
Láminas y paneles de aluminio perforado para techos
Los paneles de aluminio perforado para techos se utilizan ampliamente en interiores comerciales, institucionales y residenciales. Combinan control acústico, versatilidad estética y rendimiento práctico en un material ligero y de bajo mantenimiento.
- Formas comunes de orificios: Redondos, cuadrados, rectangulares, de diamante, hexagonales, ranurados y orificios con patrones personalizados
- Aleaciones comunes: 1100 / 1060 (aluminio puro), 3003 (aleación Al-Mn), 5005 (aleación Al-Mg)
- Espesor común: 0,5 mm – 3 mm
- Tamaños estándar de paneles: 300 × 300 mm, 300 × 600 mm, 600 × 600 mm, 600 × 1200 mm (tamaños personalizados disponibles)
- Tratamientos de superficie: Recubrimiento en polvo, pintado PVDF, esmalte al horno, impresión por transferencia de imitación madera, anodizado, etc.
Láminas de aluminio perforado para barreras acústicas
Los paneles de aluminio perforado para barreras acústicas están diseñados para el control de ruido en autopistas, ferrocarriles e instalaciones industriales. Logran una reducción eficiente del ruido mediante un diseño preciso de orificios combinado con estructuras de respaldo absorbentes de sonido.
- Estructura acústicamente optimizada: Cara perforada + cavidad trasera con relleno absorbente de sonido (lana de roca / lana de vidrio), logrando una reducción de ruido de 15–25 dB
- Resistencia estructural: Sustrato de aluminio de 3–6 mm de espesor con resistencia a la tracción de 100–280 N/mm²
- Durabilidad ambiental: Recubrimiento PVDF resistente a ácidos, álcalis y degradación UV; clasificación de fuego Clase A; resistente a la humedad
- Ajuste acústico flexible: Diámetros de orificios de 0,5–25 mm que permiten un control preciso de la transmisión de ondas sonoras
- Opciones de diseño: Soporta disposiciones de orificios en gradiente, con patrones y personalizadas
Láminas de aluminio perforado para decoración de interiores
Los paneles de aluminio perforado para uso interior son materiales multifuncionales ligeros, ignífugos y totalmente personalizables. Mediante un diseño preciso de orificios, proporcionan transmisión de luz, absorción acústica y expresión artística, y se utilizan ampliamente en techos, tabiques, paredes decorativas e instalaciones artísticas en espacios modernos.
- Ligeros y transmisores de luz: Láminas finas de 1–3 mm (solo 2,7–8,1 kg/m² antes de la perforación) reducen la carga estructural, con transmisión de luz ajustable del 5 % al 60 % mediante el diseño de orificios
- Optimización acústica: Combinados con algodón absorbente de sonido de respaldo (lana de roca, fibra de vidrio), reducen eficazmente la reverberación interior y mejoran el confort del espacio
- Adaptabilidad ambiental: Resistencia al fuego Clase A, resistencia a la humedad y la corrosión, adecuados para ambientes de alta humedad como baños, piscinas y cocinas
- Diseño personalizable: Soporta perforación paramétrica (diámetro de orificio 0,5–25 mm, tasa de perforación 5 %–60 %) para lograr efectos de gradiente, imagen y patrones
Láminas de aluminio perforado para equipos industriales
En entornos industriales, las láminas de aluminio perforado sirven como protecciones de máquinas, paneles de ventilación, pantallas de filtro y carcasas de equipos. Satisfacen las cuatro necesidades fundamentales de protección física, disipación eficiente del calor, control de ruido y seguridad operativa.
- Resistencia a la tracción: 100–280 N/mm², resistente a las vibraciones e impactos del equipo
- Recubrimientos anticorrosión: Los recubrimientos PVDF o en polvo resisten vapores ácidos, aceites y exposición química
- Resistencia a la temperatura: El sustrato de aluminio soporta temperaturas de funcionamiento continuo de hasta 150 °C; los sistemas de recubrimiento se seleccionan según los requisitos de la aplicación
- Clasificación de seguridad: Resistencia al fuego Clase A, sin oxidación en ambientes húmedos, cumplimiento de normas de seguridad industrial
Tamaños más vendidos de láminas de aluminio perforado
La siguiente tabla muestra nuestras especificaciones más populares de láminas de aluminio perforado. Todas las dimensiones se refieren al paso entre centros. Tamaños, patrones de orificios y porcentajes de área abierta personalizados están disponibles bajo pedido.
| Forma del orificio | Tamaño del orificio (mm) | Paso (mm) | Disposición | Área abierta % | Rango de espesor | Dimensiones comunes de lámina |
|---|---|---|---|---|---|---|
| Circular | 0,6 | 1,36 | Escalonada 60° | 17,6 % | 1,0–6,0 mm | 1000×2000, 1220×2440 (4′×8′), 1250×2500 |
| Circular | 0,8 | 1,55 | Escalonada 60° | 24,2 % | 1,0–6,0 mm | 1220×2440 (4′×8′), 1250×2500 |
| Circular | 1,0 | 1,5 | Recta | 34,9 % | 1,0–6,0 mm | 1000×2000, 1220×2440 (4′×8′), 1250×2500 |
| Circular | 2,0 | 3,5 | Recta | 25,7 % | 1,0–6,0 mm | 1220×2440 (4′×8′), 1250×2500 |
| Circular | 3,0 | 5,0 | Escalonada 60° | 32,6 % | 1,0–6,0 mm | 1220×2440 (4′×8′) |
| Circular | 3,0 | 6,0 | Escalonada 60° | 22,7 % | 1,0–6,0 mm | 1220×2440 (4′×8′) |
| Circular | 3,5 | 5,0 | Escalonada 60° | 44,4 % | 1,0–6,0 mm | 1000×2000, 1220×2440 (4′×8′) |
| Circular | 4,0 | 7,0 | Escalonada 60° | 29,6 % | 1,0–6,0 mm | 1220×2440 (4′×8′) |
| Circular | 5,0 | 8,0 | Escalonada 60° | 35,4 % | 1,0–6,0 mm | 1220×2440 (4′×8′) |
| Circular | 6,0 | 9,0 | Escalonada 60° | 40,3 % | 1,0–6,0 mm | 1000×2000, 1220×2440 (4′×8′) |
| Circular | 7,0 | 10,0 | Escalonada 60° | 44,4 % | 1,0–6,0 mm | 1220×2440 (4′×8′) |
| Circular | 8,0 | 12,0 | Escalonada 60° | 40,3 % | 1,0–6,0 mm | 1220×2440 (4′×8′), 1250×2500 |
| Circular | 8,2 | 13,0 | Escalonada 60° | 36,0 % | 1,0–6,0 mm | 1220×2440 (4′×8′) |
| Circular | 9,0 | 12,0 | Escalonada 60° | 51,0 % | 1,0–6,0 mm | 1220×2440 (4′×8′), 1250×2500 |
| Circular | 10,0 | 15,0 | Escalonada 60° | 40,3 % | 1,0–6,0 mm | 1220×2440 (4′×8′), 1250×2500 |
| Cuadrado | 5,0 | 8,0 | Recta | 39,1 % | 1,0–6,0 mm | 1000×2000, 1220×2440 (4′×8′) |
| Cuadrado | 8,0 | 13,0 | Recta | 37,9 % | 1,0–6,0 mm | 1000×2000, 1220×2440 (4′×8′) |
| Ranurado | 2,5 × 20 | Escalonado | Escalonado | Variable | 1,0–6,0 mm | 1220×2440 (4′×8′), 1250×2500 |
Nota: Los porcentajes de área abierta se calculan en función del patrón de disposición especificado. El área abierta real puede variar ligeramente según los márgenes de borde de la lámina. Contáctenos para especificaciones no incluidas en la tabla anterior.
¿Por qué elegir Worthwill para láminas de aluminio perforado?
- Amplia biblioteca de moldes: Más de una docena de moldes de perforación estándar en inventario, lo que permite una entrega rápida para patrones comunes.
- Personalización completa: Las capacidades de CNC, láser y chorro de agua nos permiten producir cualquier forma, tamaño, espaciado y disposición de orificios — incluyendo diseños basados en imágenes y paramétricos.
- Experiencia en aleaciones: Trabajamos con toda la gama de aleaciones de aluminio (series 1xxx a 6xxx) y podemos recomendar el grado óptimo para su aplicación.
- Acabado de superficie integrado: Anodizado, recubrimiento en polvo, pintado PVDF e impresión por transferencia de imitación madera en nuestras propias instalaciones, lo que garantiza una calidad consistente y plazos de entrega más cortos.
- Calidad garantizada: Certificación ISO 9001:2015, con cumplimiento SGS, RoHS, REACH y CE. Cada lote se somete a inspección dimensional y control de calidad de superficie.
- Suministro global: Amplia experiencia en exportación a Norteamérica, Europa, Oriente Medio, el sudeste asiático y más, con embalaje profesional y soporte logístico.
Preguntas frecuentes (FAQ)
¿Cuál es la cantidad mínima de pedido (MOQ) para láminas de aluminio perforado?
Para especificaciones estándar de nuestra biblioteca de moldes, el MOQ es generalmente de 200 a 500 láminas dependiendo del tamaño. Para patrones totalmente personalizados, el MOQ puede variar — póngase en contacto con nuestro equipo de ventas para más detalles.
¿Qué aleación de aluminio es la mejor para paneles de fachada perforados?
Para fachadas de edificios, la aleación de aluminio 3003 es la opción más popular gracias a su excelente conformabilidad, resistencia moderada y resistencia a la corrosión. Para entornos costeros o de alta corrosión, se recomienda la aleación 5052 por su superior resistencia a la niebla salina.
¿Pueden producir láminas perforadas con imágenes o logotipos personalizados?
Sí. Mediante punzonado CNC o corte láser, podemos convertir cualquier imagen vectorial, logotipo o patrón arquitectónico en un diseño perforado con precisión milimétrica. Proporcione un archivo vectorial de alta resolución (formato AI, DWG o DXF) para solicitar presupuesto.
¿Cuál es el tamaño máximo de un solo panel de aluminio perforado?
Nuestro tamaño máximo estándar de lámina es de 1500 × 4000 mm. Se pueden producir paneles más grandes con posicionamiento secundario, aunque las tolerancias dimensionales y la planitud deben discutirse para láminas que superen los 1500 × 3000 mm.
¿Cómo afecta la tasa de perforación a la resistencia estructural?
Una mayor tasa de perforación reduce la sección transversal del material y, por lo tanto, disminuye la rigidez estructural y la capacidad portante. Como regla general, las láminas con tasas de perforación superiores al 40 % deben usar calibres más gruesos o pliegues de refuerzo para mantener una rigidez adecuada. Nuestro equipo de ingeniería puede asesorarle sobre el equilibrio óptimo para su aplicación.
¿Qué tratamiento de superficie se recomienda para uso exterior?
Para aplicaciones exteriores, recomendamos el recubrimiento PVDF (fluorocarbono) — proporciona una resistencia excepcional a los UV, retención de color y durabilidad frente a la intemperie con una vida útil de más de 20 años. Para proyectos que requieren un aspecto metálico natural, el anodizado es otra excelente opción para exteriores.
