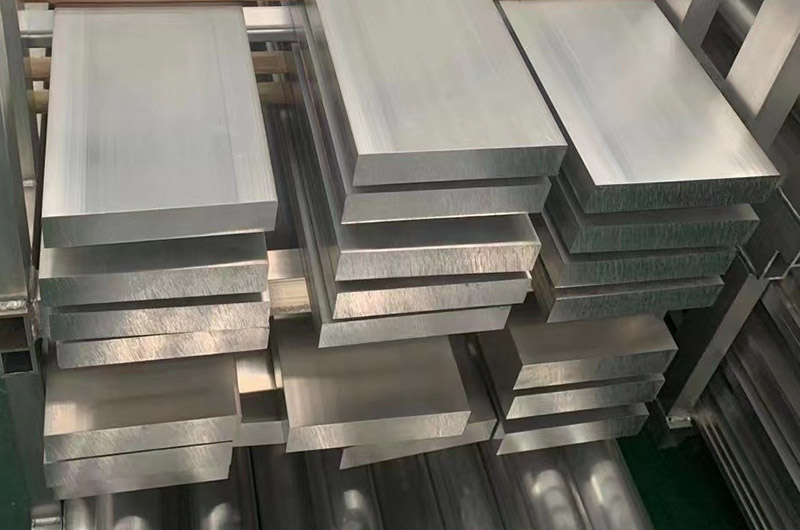

Por qué destacan las barras colectoras de aluminio
Worthwill aporta 20 años de experiencia en metales de precisión al mercado global de distribución de energía. Equilibrar el rendimiento, el costo y el peso es fundamental en la ingeniería moderna. He aquí por qué el aluminio es la opción superior para muchas aplicaciones.
70% Más Ligero
Una barra de aluminio de 100 amperios puede ser transportada por una persona. El cobre necesita dos.
- Instalación más rápida
- Menos soporte estructural
30-60% de Ahorro
Reducción masiva del costo del material más ahorros logísticos debido al menor peso.
- Menores costos de envío
- Menor tasa de desperdicio
Térmica Excelente
La conductividad de 235 W/m·K permite una disipación eficiente del calor.
- Temp. operativa más baja
- Ideal para disipadores
Guía de Selección de Aleaciones
6061-T6
Alta ResistenciaLa aleación "Caballo de Batalla". Excelente resistencia a la corrosión e integridad estructural. Apta para uso exterior.
6063-T5/T6
UniversalAcabado superficial y formabilidad superiores. Fácil de extrudir en perfiles personalizados. Ideal para recubrimiento en polvo.
6101-T6

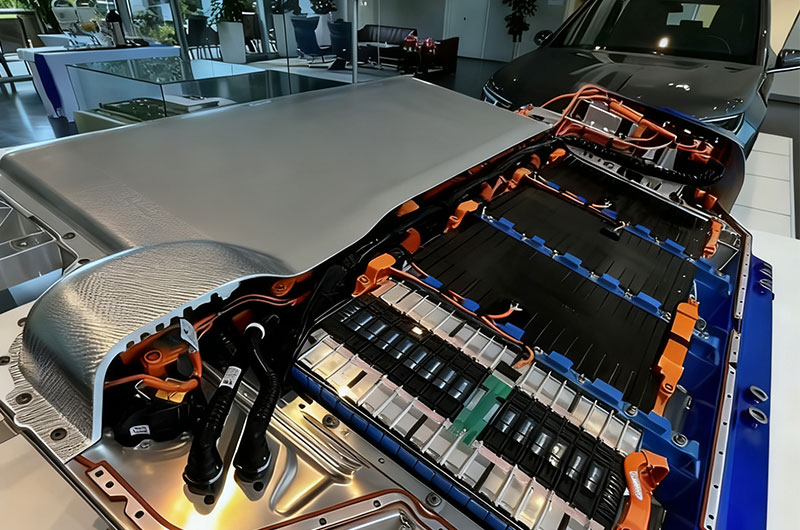

Optimizado para VEAlta conductividad con resistencia superior a la fluencia (creep) comparada con la 1350. Degradación mínima con el tiempo.
1060/1350/1370
Máxima Conductividad≥99.5% Aluminio. La resistencia más baja para aplicaciones de precisión donde la fuerza es secundaria.

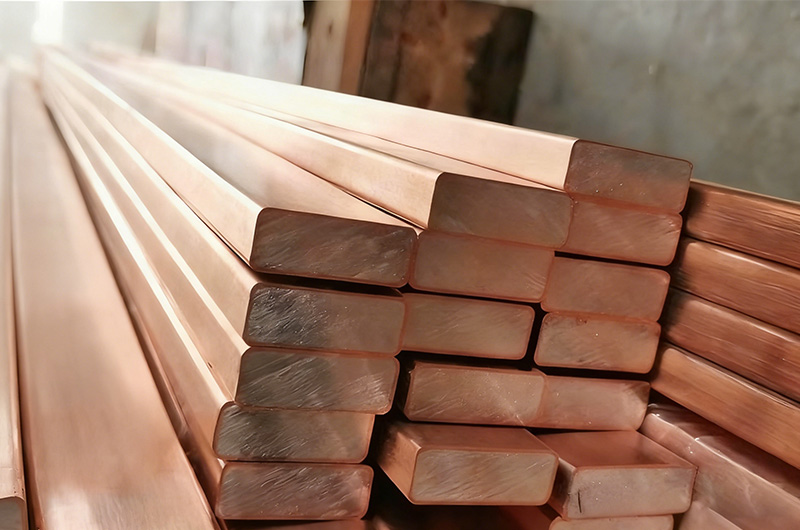

Aluminio Revestido de Cobre (CCA)
El CCA aprovecha el efecto piel para concentrar la corriente en la capa exterior de cobre de alta conductividad. Ofrece una interfaz de conexión cobre-cobre con el ahorro de peso de un núcleo de aluminio.
Aplicaciones Ideales
- Proyectos de actualización (retrofit) reemplazando cobre puro
- Escenarios que requieren interfaz de contacto de cobre
- Sistemas híbridos

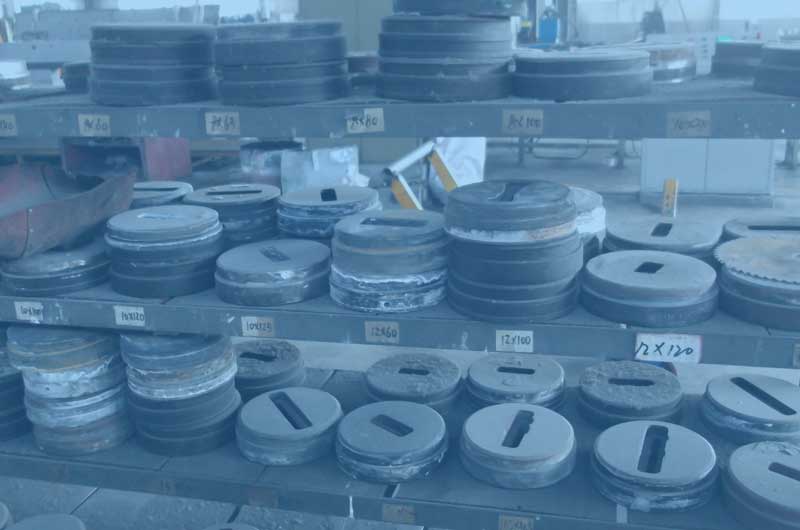

Fabricación Personalizada
Procesos
-
01
Corte y Dimensionado
Longitudes estándar 2-6m (hasta 12m). Corte láser de precisión. Tolerancia ±0.1mm.
-
02
Formado y Doblado
Doblado CNC para repetibilidad. Perfiles U/L/T. Radio 1.5-3x espesor.
-
03
Unión
Soldadura TIG (argón), soldadura por fricción-agitación, soldadura fuerte (brazing), crimpado.
Barras Colectoras Laminadas
Diseño aislado multicapa de baja inductancia.
Accesorios
Aisladores, cubiertas, juntas de expansión, herrajes.
Aluminio vs. Cobre: La Comparativa
| Parámetro | Aluminio | Cobre | Ganador |
|---|---|---|---|
| Costo | 1.0x (Base) | 2.5x - 3.0x | Al |
| Peso | 2.7 g/cm³ (Ligero) | 8.9 g/cm³ (Pesado) | Al |
| Conductividad (Vol) | ~61% IACS | 100% IACS | Cu |
| Expansión Térmica | Mayor | Menor | Cu |
Cuándo elegir Aluminio
- Se aplican restricciones de peso
- Limitaciones presupuestarias

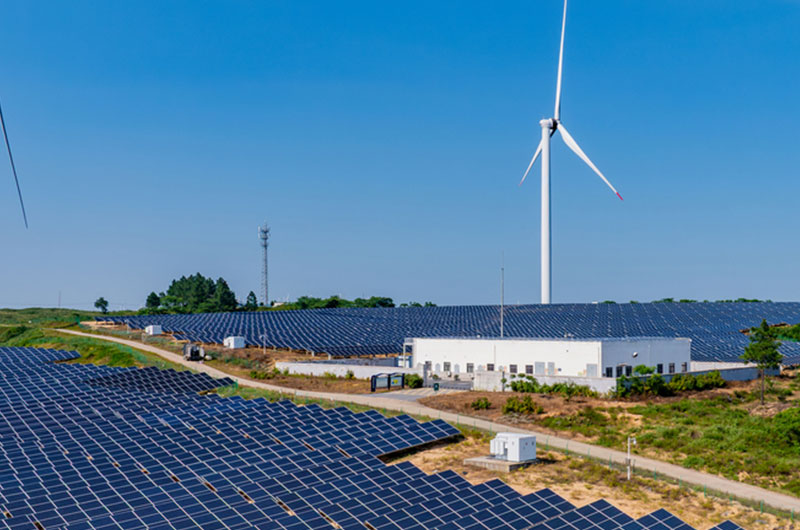

- Proyectos al aire libre a gran escala
Cuándo elegir Cobre
- Espacios extremadamente reducidos
- Se requiere máxima conductividad
- Ambientes corrosivos (sin recubrimiento)
Parámetros Técnicos Principales
Eléctrico
- Conductividad 40-61% IACS
- Resistividad 2.6-4.6 μΩ·cm
- Voltaje Hasta 1000V+
Mecánico
- Tracción 130-310 MPa
- Límite Elástico 80-276 MPa
- Dureza 30-95 Brinell
Térmico
- Conductividad ~235 W/m·K
- Punto de Fusión 658°C
- Máx Operativa 90°C Cont.
Referencia de Dimensiones y Amperaje (6101-T61)
El Aluminio 6101-T61 es la aleación preferida para barras colectoras de alta corriente, ofreciendo el mejor equilibrio entre conductividad (~57-59% IACS) y resistencia mecánica. Abajo hay una referencia para barras 6101-T61 con un aumento de 30°C (Interior/Aire en reposo).
| Tamaño de Barra (mm) | Sección (mm²) | Peso (kg/m) | Amperaje Est. (AC) |
|---|---|---|---|
| 25 x 3 | 75 | 0.20 | ~185 A |
| 40 x 6.3 | 252 | 0.68 | ~420 A |
| 60 x 10 | 600 | 1.62 | ~840 A |
| 100 x 10 | 1000 | 2.70 | ~1250 A |
| 120 x 12.5 | 1500 | 4.05 | ~1680 A |
*Datos basados en Aleación 6101-T61 (57% IACS) con un aumento de temperatura ambiente de 30°C. El amperaje real depende de la orientación y la ventilación.
Opciones de Tratamiento Superficial

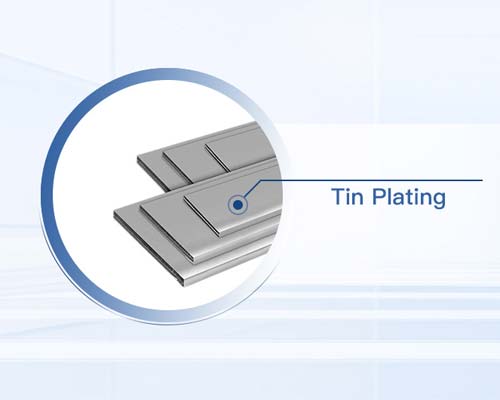

Estañado
Estándar. Previene oxidación. 0.05-0.1mm

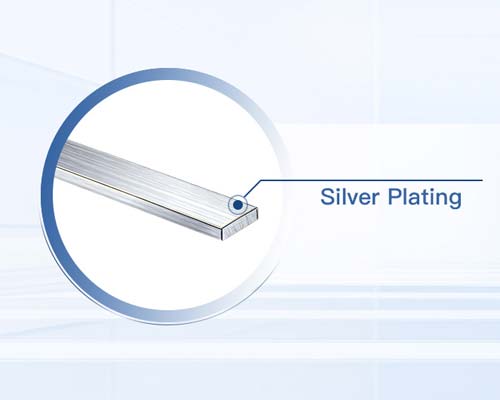

Plateado
Premium. Resistencia mínima. 0.01-0.03mm

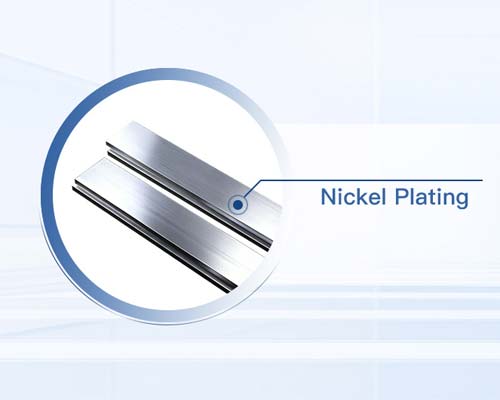

Niquelado
Anticorrosión. Uso marino. 0.05-0.15mm

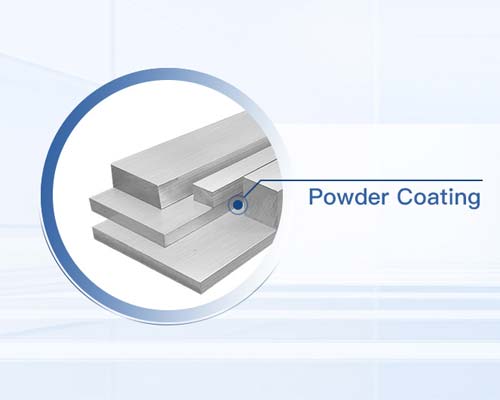

Pintura en Polvo
Aislamiento y Código de color. 50-100μm

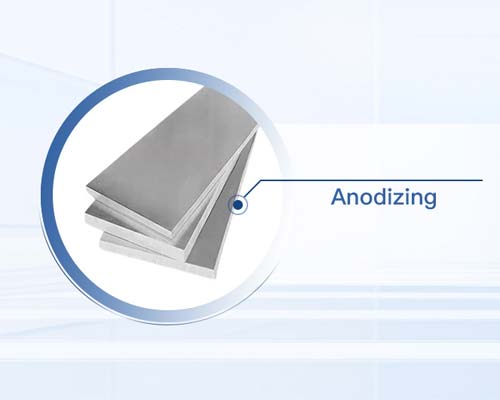

Anodizado
Superficie dura. Intemperie. 5-20μm
Guía de Instalación
Gestión de la Oxidación
El aluminio forma naturalmente una capa de óxido. Para mejores resultados:
- Limpiar superficie (cepillo de alambre).
- Aplicar compuesto para juntas (ej. Penetrox).
- Apretar inmediatamente a las especificaciones.
Expansión Térmica
Se expande ~42% más que el cobre.
- Use arandelas Belleville (de presión) en los pernos.
- Instale juntas de expansión cada 10-15m.
- Use conectores trenzados flexibles para tramos largos.

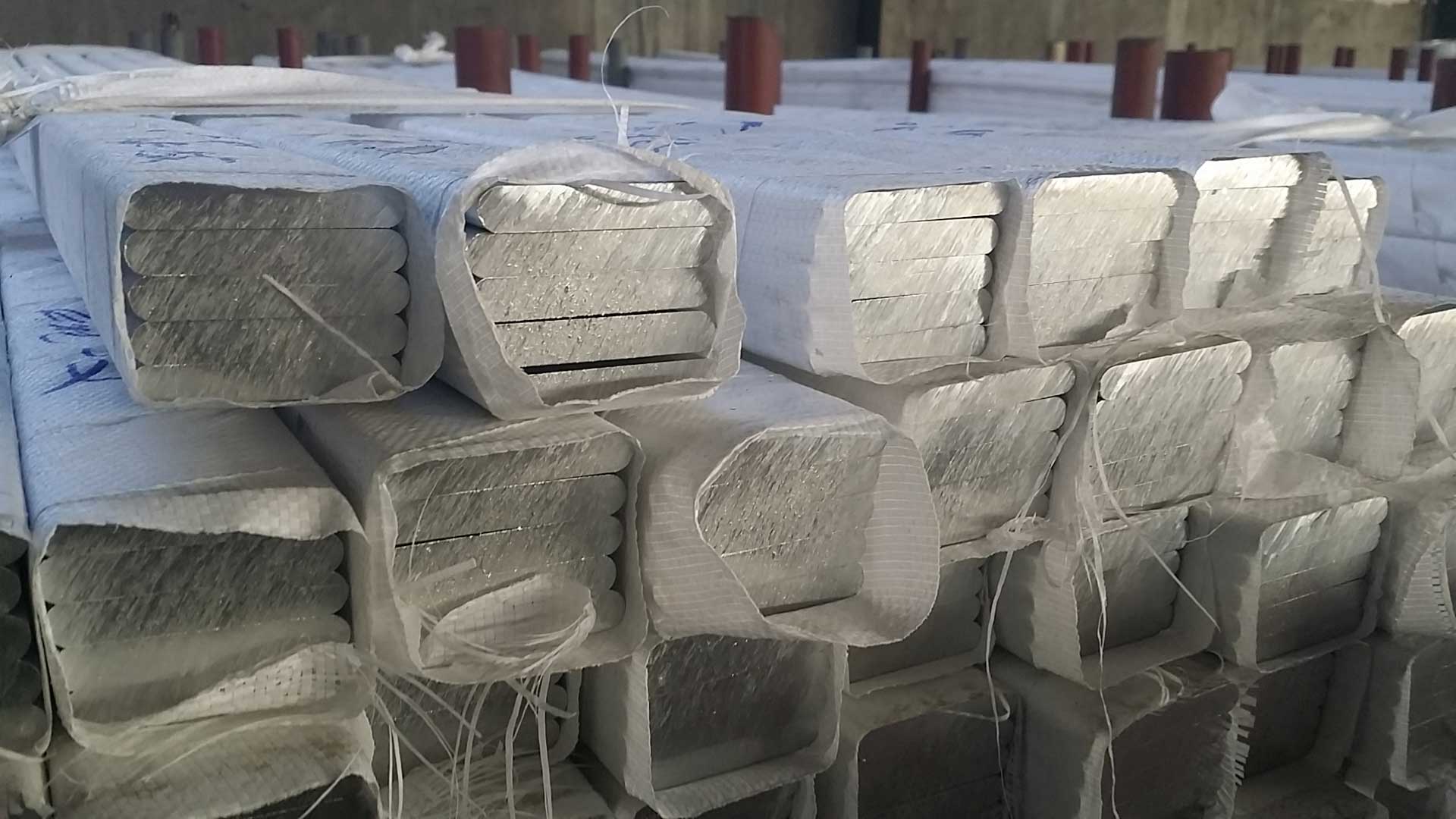

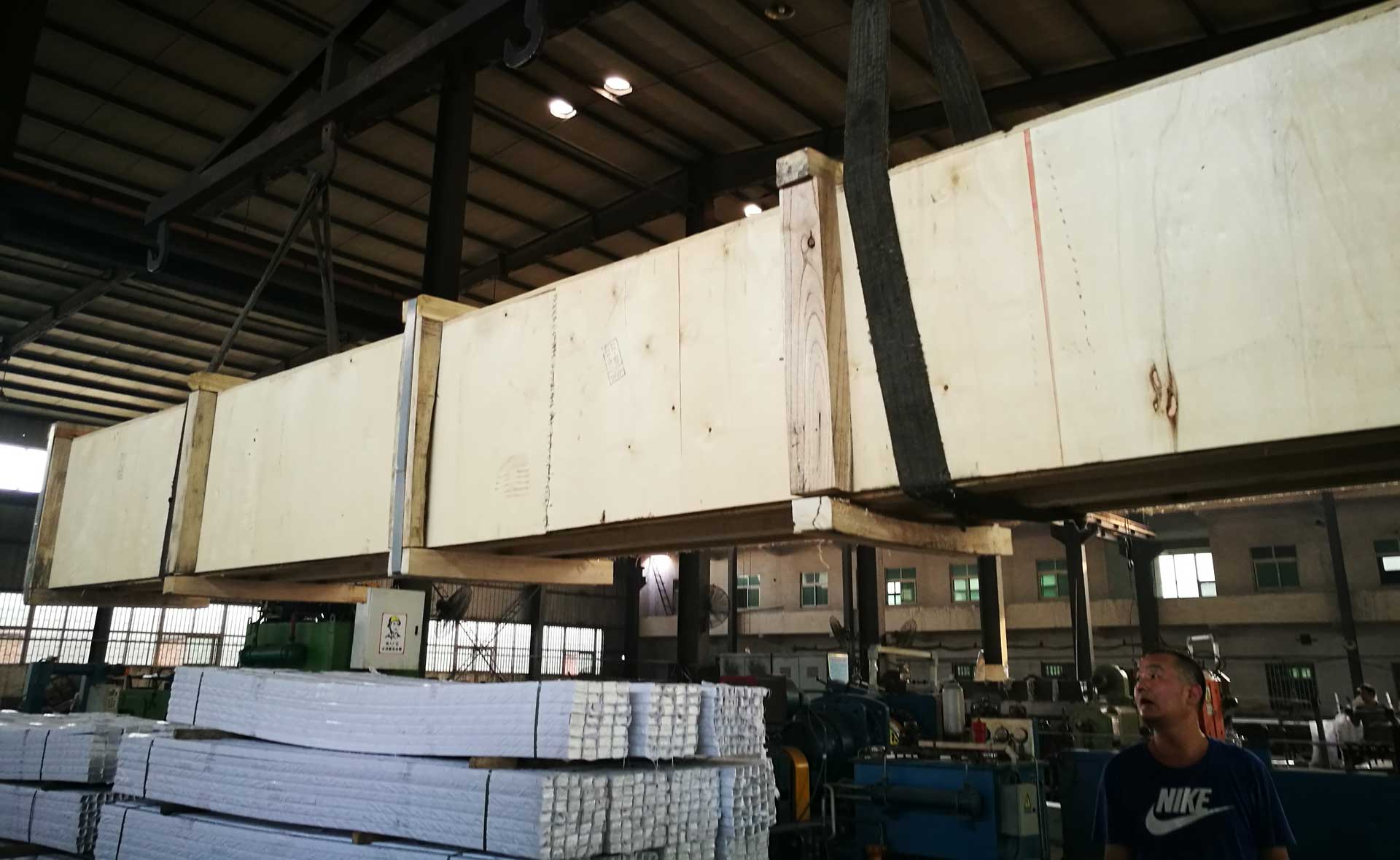

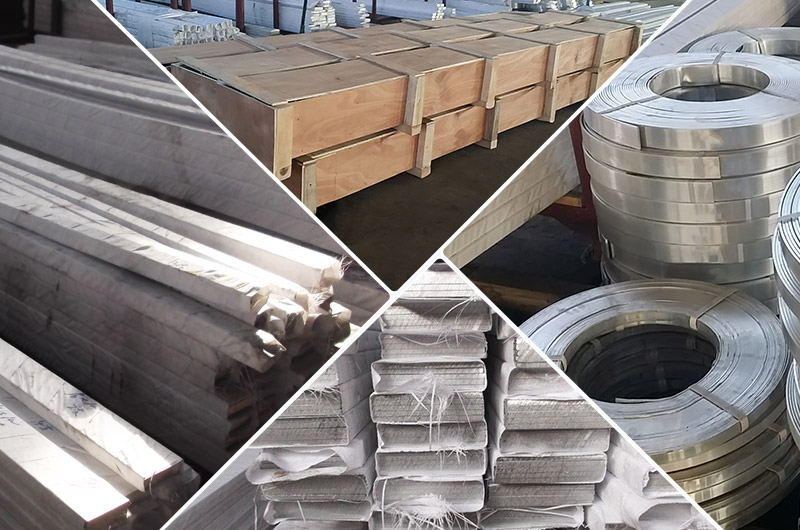

Embalaje y Logística
Cajas Estándar de Exportación
Cajas de madera fumigadas que cumplen con la norma NIMF 15 (ISPM 15). Reforzadas con correas de acero para transporte marítimo.
Protección contra la Humedad
Cada paquete envuelto en plástico con paquetes desecantes para evitar manchas de agua/oxidación durante el tránsito.
Logística Global
Términos CIF/DDP disponibles para 74 países. Nos encargamos de la documentación aduanera.
Modelo de Precios
Proporcionamos cotizaciones personalizadas directas de fábrica. Sin tarifas ocultas.

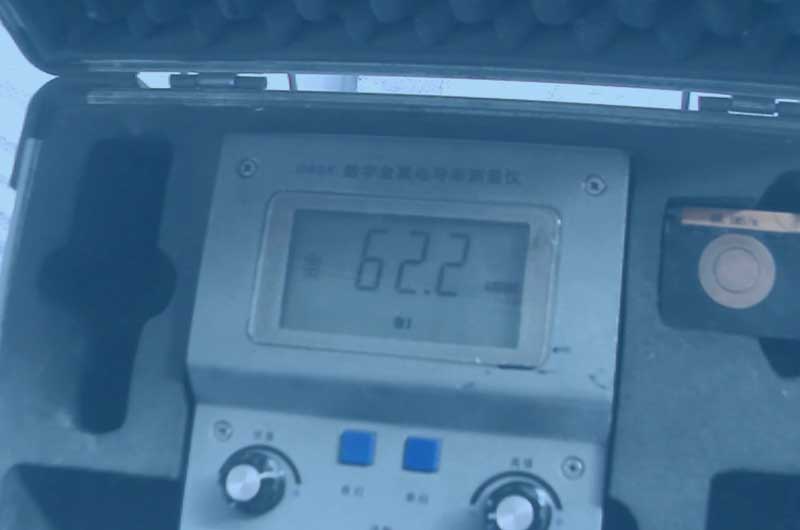

Control de Calidad
Certificación ISO 9001:2015. Tasa de rechazo < 0.5%.
Preguntas Frecuentes
¿Las barras colectoras de aluminio se aflojan con el tiempo?
Los ciclos térmicos pueden reducir la tensión de los pernos. Solución: Utilice arandelas Belleville (de presión) y siga las secuencias de apriete especificadas. Nuestras aleaciones con temple T6 tienen una excelente resistencia a la fluencia (creep).
¿Cómo dimensionar las barras de aluminio para igualar el cobre?
Regla general: Las barras colectoras de aluminio requieren una sección transversal aproximadamente un 62% mayor que las de cobre para una capacidad de corriente equivalente. Proporcionamos tablas de dimensionamiento y soporte de ingeniería.
¿Se pueden mezclar barras colectoras de aluminio y cobre?
Sí, pero debe usar arandelas de transición o conectores bimetálicos para prevenir la corrosión galvánica, u optar por nuestras barras colectoras estañadas.
