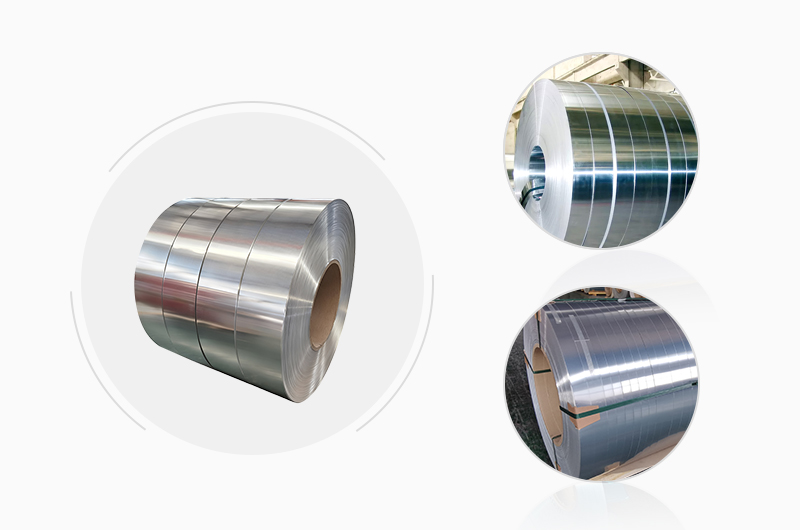

¿Qué es la tira de aluminio para devanados de transformadores?
La tira de aluminio para transformadores (también conocida como "tira de aluminio para devanados de transformadores") es un producto de aluminio delgado y plano. Es una materia prima clave diseñada específicamente para fabricar devanados de transformadores, especialmente para transformadores de tipo seco.
Se procesa principalmente a partir de aluminio de alta pureza (como los grados 1050, 1060, 1070 y 1350) y generalmente se encuentra en estado de temple O (estado blando) para garantizar una excelente procesabilidad.
La tira de aluminio para devanados de transformadores se utiliza principalmente en transformadores de tipo seco.
Ventajas principales de usar tira de aluminio para transformadores
¿Por qué el 70% de los fabricantes de transformadores de media y baja tensión eligen tirafos de aluminio en lugar de tiras de cobre? Estas son las ventajas clave:
- Excelente relación calidad-precio: El costo del aluminio es un 30%-50% menor que el del cobre.
- Excelente conductividad eléctrica: El aluminio puro (por ejemplo, el grado 1060) tiene una conductividad eléctrica de hasta el 61% del Estándar Internacional de Cobre Recocido (IACS).
- Diseño ligero: El aluminio tiene una densidad de 2.7 g/cm³ (solo 1/3 de la del cobre), lo que puede reducir el peso de los transformadores en un 25%-30%.
- Alta resistencia a la corrosión: El aluminio forma una película de óxido densa (Al₂O₃) en el aire, que puede resistir la humedad, el polvo y los contaminantes industriales.
- Excelente procesabilidad: Las tiras de aluminio para transformadores generalmente se suministran en estado de temple blando (estado O), que se puede doblar, estampar y enrollar fácilmente sin grietas ni deformación.
Especificaciones de la tira de aluminio para transformadores de Worthwill
Información básica
- Nombre del producto: Tira de aluminio para devanados de transformadores
- Aleación: 1050, 1060, 1070, 1350
- Estado de temple: O
- Espesor: 0.1mm - 3.5mm
- Anchura: 10mm - 1600mm
- Bordes: Bordes redondeados / Bordes rectos
- Diámetro interno del núcleo de papel: 76mm, 150mm, Ø300mm, Ø400mm (el diámetro del núcleo de papel está relacionado con el espesor de la tira)
- Muestras: Disponibles
- Código HS: 76069100.00
Rango de tolerancia
Tolerancia de espesor
| Rango de espesor (mm) | Tolerancia de espesor (mm) |
| 0.08 - 0.20 | ±8% del espesor nominal |
| >0.20 - 0.40 | ±0.02 |
| >0.40 - 0.80 | ±0.03 |
| >0.80 - 1.10 | ±0.04 |
| >1.10 - 1.40 | ±0.05 |
| >1.40 - 2.00 | ±0.06 |
| >2.00 - 2.50 | ±0.07 |
| >2.50 - 3.00 | ±0.08 |
Tolerancia de anchura
| Rango de espesor (mm) | Tolerancia de anchura (+) | ||||
| <=100.0 | >100.0-300.0 | >300.0-500.0 | >500.0-1250.0 | >1250.0-1500.0 | |
| >0.08 - 0.20 | 0.3 | 0.4 | 0.6 | 1.0 | 2.0 |
| >0.20 - 0.60 | 0.3 | 0.4 | 0.6 | 1.5 | 2.5 |
| >0.60 - 1.00 | 0.3 | 0.5 | 1.0 | 1.5 | 2.5 |
| >1.00 - 2.00 | 0.4 | 0.7 | 1.2 | 2.0 | 2.5 |
| >2.00 - 3.00 | 1.0 | 1.0 | 1.5 | 2.0 | 2.5 |
Tolerancia de curvatura lateral
| Anchura (mm) | Curvatura lateral (medida sobre una longitud de tira de 2000/1000mm) | |
| Más de | Hasta y incluyendo | |
| 15 | 100 | 6mm / 1.5mm |
| 100 | 300 | 4mm / 1.5mm |
| 300 | 600 | 3mm / 0.7mm |
| 600 | 1540 | 2mm / 0.5mm |
Tratamiento de bordes
Worthwill admite bordes redondeados y bordes rectos. El radio de los bordes redondeados se puede personalizar, y los bordes son suaves y sin rebabas, incluyendo los siguientes tipos:
- Bordes redondeados
- Bordes rectos con radio
- Bordes rectos con chaflán
- Bordes rectos con ángulos de 90°
Bordes (Rebaba, Curvatura, Deslaminación)
| Espesor | Rebaba | Curvatura | Deslaminación |
| <=0.20 | <=0.03 | <=0.5 | <=4 |
| >0.20 | <=0.05 | <=2 | <=5 |
Tiras de aluminio para devanados de transformadores más vendidas
Tira de aluminio 1050 para devanados de transformadores
- Aleación: 1050 O
- Contenido de aluminio: ≥99.5%
- Conductividad eléctrica: ≥60% IACS
Tira de aluminio 1060 para devanados de transformadores
- Aleación: 1060 O
- Contenido de aluminio: ≥99.6%
- Conductividad eléctrica: ≥61.5% IACS
Tira de aluminio 1070 para devanados de transformadores
- Aleación: 1070 O
- Contenido de aluminio: ≥99.7%
- Conductividad eléctrica: ≥62.7% IACS
Tira de aluminio 1350 para devanados de transformadores
- Aleación: 1350 O
- Contenido de aluminio: ≥99.5%
- Conductividad eléctrica: ≥62% IACS
Composición química y propiedades físicas
Composición química
| Elementos | Contenido (máx%) | |||
| 1050 | 1060 | 1070 | 1350 | |
| Silicio (Si) | 0.25 | 0.25 | 0.2 | 0.1 |
| Hierro (Fe) | 0.40 | 0.35 | 0.25 | 0.4 |
| Magnesio (Mg) | 0.05 | 0.03 | 0.03 | - |
| Cinc (Zn) | 0.05 | 0.05 | 0.04 | 0.05 |
| Manganeso (Mn) | 0.05 | 0.03 | 0.03 | 0.01 |
| Titanio (Ti) | 0.03 | 0.03 | 0.03 | 0.01 |
| Cobre (Cu) | 0.05 | 0.05 | 0.04 | 0.05 |
| Vanadio (V) | 0.05 | 0.05 | - | 0.01 |
| Cromo (Cr) | - | - | - | 0.01 |
| Boro (B) | - | - | 0.05 | - |
| Aluminio (Al) | ≥99.5 | ≥99.6 | ≥99.7 | ≥99.5 |
Propiedades físicas
| Índice de propiedad | 1050 O | 1060 O | 1070 O | 1350 O |
| Conductividad eléctrica (20℃) | ≥60% IACS | ≥61% IACS | ≥62% IACS | ≥61% IACS |
| Resistividad eléctrica (20℃) | ≈2.9×10⁻⁸ | ≈2.86×10⁻⁸ | ≈2.82×10⁻⁸ | ≈2.85×10⁻⁸ |
| Conductividad térmica (20℃) | ≈220 | ≈229 | ≈235 | ≈228 |
| Coeficiente de expansión térmica lineal (20-100℃) | ≈23.8 | ≈23.6 | ≈23.5 | ≈23.7 |
| Modulo de elasticidad (20℃) | ≈70 | ≈70 | ≈70 | ≈70 |
| Resistencia a la tracción (Rm) | 70-95 | 75-100 | 70-90 | 75-95 |
| Resistencia elástica (Rp0.2) | ≥30 | ≥35 | ≥28 | ≥32 |
| Alargamiento (L=50mm) | 20%-28% | 22%-29% | 25%-30% | 22%-28% |
| Dureza Brinell (HB) | 15-18 | 16-19 | 15-18 | 16-18 |
Fuentes de datos:
- https://www.makeitfrom.com/material-properties/1060-O-Aluminum
- https://www.makeitfrom.com/material-properties/1050-O-Aluminum
- https://www.makeitfrom.com/material-properties/1070-O-Aluminum
- https://www.makeitfrom.com/material-properties/1350-O-Aluminum
Envasado y transporte
Adoptamos envasado estándar para transporte marítimo. Se utiliza película de espuma para proteger los bordes y la superficie de la tira de aluminio para devanados de transformadores de daños; la tira de aluminio se envuelve en película plástica, con secante colocado en el interior. El envasado exterior utiliza paletas de madera y cajas de madera.
¿Por qué elegirnos a nosotros?
Worthwill es un fabricante profesional de tira de aluminio para devanados de transformadores. El proceso de producción de nuestra tira de aluminio para enrollado cumple con estrictos estándares de calidad eléctrica, mecánica y superficial para garantizar el funcionamiento estable de los transformadores bajo diferentes cargas y entornos.
Nuestros productos tienen las siguientes características:
- Buen formabilidad y espesor uniforme
- Bordes sin rebabas para uso seguro
- Excelente conductividad eléctrica y térmica
- Buenna resistencia a la corrosión y soldabilidad
- Superficie uniforme y suave, limpia y sin aceite
- Peso ligero y precio bajo
Cada pedido de compra va acompañado de un certificado de material que cumple con los requisitos del cliente. El certificado de material debe incluir al menos las siguientes pruebas:
- Composición química (para confirmar la pureza del aluminio)
- Prueba de conductividad eléctrica
- Propiedades mecánicas (pruebas de tracción y doblado)
- Medición de dureza
